| Θεωρία: | Φυγοκεντρική αντλία | Ανώτατη ροή: | 1000m3/h |
|---|---|---|---|
| Ανώτατο κεφάλι: | 120M | Πίεση: | 1.6Mpa |
| θερμοκρασία: | 50-130℃ | Χρώμα: | Προσαρμοσμένη |
| Πρότυπο ή μη τυπική: | Πρότυπο | όνομα: | Το φυγοκεντρικό ενιαίο στάδιο υψηλής αποδοτικότητας οριζόντιο αξονικώς χώρισε την πετώντας χημική αν |
| Δομή: | Ενός σταδίου αντλία | ||
| Υψηλό φως: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

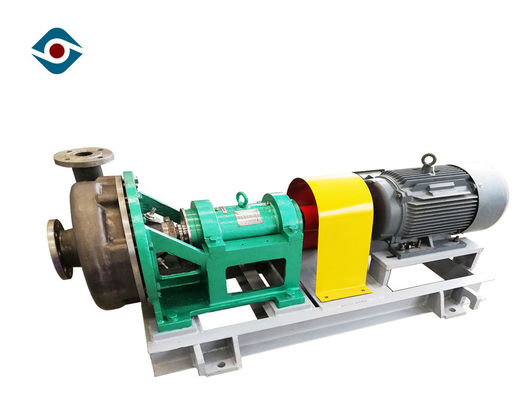

Βιομηχανική βαρέων καθηκόντων οριζόντια φυγοκεντρική αντλία, αντι - διαβρωτική χημική αντλία
Περιγραφή προϊόντων
Δομή
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |
Στοιχεία απόδοσης
| Ικανότητα: | 8 ~ 800 μ ³ /h |
| Κεφάλι: | 10 ~ 90 μ |
| Μέγιστη αποδοτικότητα: | 70% |
| Διάμετρος: | 200mm~470mm |
| NPSH: | 1.4m~4.5m |
| Επιτρεπόμενη ανώτατη δύναμη μηχανών: | 315 KW |
| Ανώτατο μέγεθος μορίων: | 20 χιλ. |
| Τύπος σφραγίδων: | Μηχανική σφραγίδα συσκευασίας σφραγίδων σφραγίδων δυναμική |
| Βάρος αντλιών: | μέχρι 3000kg |
| Περιστροφή/λεπτό: | 1450 r/min |
| Υλικό: | Μέταλλο (σύμφωνα με τις συνθήκες εργασίας) |
Χαρακτηριστικά γνωρίσματα
αντιδιαβρωτική και wear-resistant οριζόντια φυγοκεντρική αντλία
τρέχουσα γενική δομή: υποστήριξη υποστηριγμάτων και οπίσθια μορφή πορτών
συντήρηση ασφαλής και κατάλληλη
μεγάλη ανταλλαξιμότητα
ακολουθεί τα πρότυπα HG20592-2000PN16Mpa
ακέραιο πετώντας στροφείο
το σώμα αντλιών υιοθετεί το ευρύ σχέδιο καναλιών ροής
κατάλληλος για το υψηλό στερεό περιεχόμενο, το υψηλό ιξώδες και το εύκολο μέσο κρυστάλλωσης
Περιγραφή δομών
Φέρον υποστήριγμα σωμάτων
WD το φέρον υποστήριγμα σωμάτων αντλιών είναι δομή πλαισίων χυτοσιδήρου (HT200, HT250) με την ικανοποιητική ακαμψία και ορισμένη απορρόφηση κλονισμού, ο ρόλος της πρόκειται να υποστηρίξει το σώμα αντλιών και το φέρον σώμα.
Φέρον σώμα
Το φέρον σώμα που εξοπλίζεται με τα κυλώντας ρουλεμάν για την υποστήριξη των ακτινωτών και αξονικών δυνάμεων του άξονα αντλιών. Η αντλία WD είναι εξοπλισμένη με δύο ενιαία ρουλεμάν επαφών σειρών γωνιακά από την πλευρά συζεύξεων για να αντισταθεί τις αξονικές και ακτινωτές δυνάμεις. Ένα ενιαίο ρουλεμάν κυλίνδρων σειρών κυλινδρικό τοποθετείται από την πλευρά αντλιών για να αντισταθεί τις ακτινωτές δυνάμεις. Ένα νερό 316L που διατηρεί το πιάτο τοποθετείται στο μπροστινό μέρος του αδένα μπροστινού ρουλεμάν για να αποτρέψει τα μέσα ή άλλο υγρό από την είσοδο του μπροστινού ρουλεμάν.
Τεχνική παράμετρος
|
πρότυπο |
Απόδοση καθαρού νερού |
||||||
|
ροή (m3/h) |
κεφάλι (μ) |
ταχύτητα (r/min) |
μέγιστος αποδοτικότητα (%) |
NPSH (NPSHr) μ |
επικεφαλής βάρος αντλιών Κλ |
τμήμα άξονων |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |

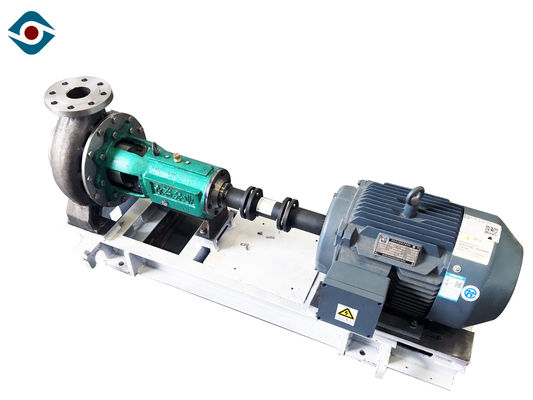

Το προϊόν παρουσιάζει
Εφαρμογή των τομέων
|
Καθημερινές χημικές ουσίες |
Του προσώπου αφρός, πήκτωμα τρίχας, χρωστικές ουσίες τρίχας, οδοντόπαστα, σαμπουάν, παπούτσι στίλβωση, Cosmestics κ.λπ. |
|
Φαρμακείο |
Υγρή, κινεζική παραδοσιακή ιατρική διπλωμάτων ευρεσιτεχνίας διατροφής, λίπος ιατρικής, βιολογικά προϊόντα κ.λπ. |
|
Χημική βιομηχανία |
Λίπος, διαλυτικό, ρητίνη, χρώμα, χρωστική ουσία, πράκτορας κ.λπ. πετρελαίου. |
|
Άλλη βιομηχανία |
Βιομηχανία Contruction, βιομηχανία πλαστικών, βιομηχανία κλωστοϋφαντουργίας, πράκτορας κ.λπ. επίπλευσης άνθρακα. |
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
