| Θεωρία: | Φυγοκεντρική αντλία | Ανώτατη ροή: | 1000m3/h |
|---|---|---|---|
| Ανώτατο κεφάλι: | 120M | Πίεση: | 1.6Mpa |
| Χρώμα: | Προσαρμοσμένη | Πρότυπο ή μη τυπική: | Πρότυπο |
| όνομα: | Το φυγοκεντρικό ενιαίο στάδιο υψηλής αποδοτικότητας οριζόντιο αξονικώς χώρισε την πετώντας χημική αν | Δομή: | Ενός σταδίου αντλία |
| Καύσιμα: | Ηλεκτρικός | Υλικό: | Χυτοσίδηρος, χυτοσίδηρος/ανοξείδωτο, A51), κράμα γεια-χρώμιο (A05 |
| Επισημαίνω: | οριζόντια διασπασμένη φυγοκεντρική αντλία περίπτωσης,Βιομηχανικές φυγοκεντρικές αντλίες |
||

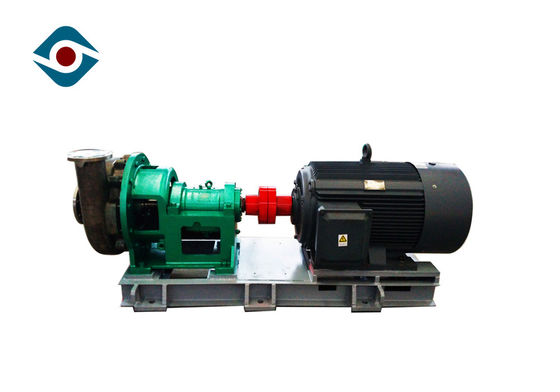

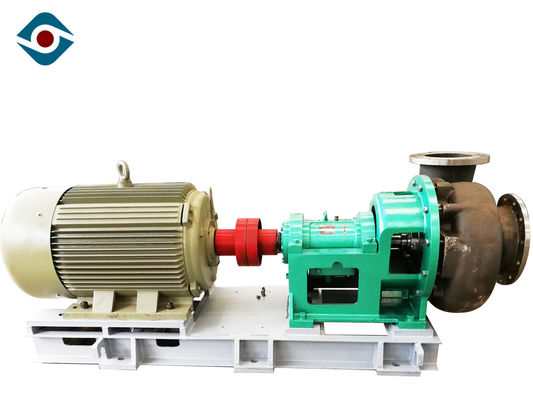

Οριζόντια φυγοκεντρική αντλία αναρρόφησης τελών πολυβάθμια για το όξινο αλκαλικό χημικό υγρό
Χαρακτηριστικά γνωρίσματα
αντιδιαβρωτική και wear-resistant οριζόντια φυγοκεντρική αντλία
τρέχουσα γενική δομή: υποστήριξη υποστηριγμάτων και οπίσθια μορφή πορτών
συντήρηση ασφαλής και κατάλληλη
μεγάλη ανταλλαξιμότητα
ακολουθεί τα πρότυπα HG20592-2000PN16Mpa
ακέραιο πετώντας στροφείο
το σώμα αντλιών υιοθετεί το ευρύ σχέδιο καναλιών ροής
κατάλληλος για το υψηλό στερεό περιεχόμενο, το υψηλό ιξώδες και το εύκολο μέσο κρυστάλλωσης
Στοιχεία απόδοσης
Ικανότητα: 8 ~ 800 μ ³ /h
Κεφάλι: 10 ~ 90 μ
Μέγιστη αποδοτικότητα: 70%
Διάμετρος: 200mm~470mm
NPSH: 1.4m~4.5m
Επιτρεπόμενη ανώτατη δύναμη μηχανών: 315 KW
Ανώτατο μέγεθος μορίων: 20 χιλ.
Τύπος σφραγίδων: Μηχανική σφραγίδα συσκευασίας σφραγίδων σφραγίδων δυναμική
Βάρος αντλιών: μέχρι 3000kg
Περιστροφή/λεπτό: 1450 r/min
Υλικό: Μέταλλο (σύμφωνα με τις συνθήκες εργασίας)
Δομή
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |
Διάσταση εγκατάστασης
Τεχνική παράμετρος
|
πρότυπο |
Απόδοση καθαρού νερού |
||||||
|
ροή (m3/h) |
κεφάλι (μ) |
ταχύτητα (r/min) |
μέγιστος αποδοτικότητα (%) |
NPSH (NPSHr) μ |
επικεφαλής βάρος αντλιών Κλ |
τμήμα άξονων |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Λεπτομέρειες
Εφαρμογή των τομέων
Η υπηρεσία μας
1.Warranty περίοδος: ένα έτος (προσοχή: Η σειρά εξουσιοδότησης της μηχανής δεν περιλαμβάνει τα φθαρτά ανταλλακτικά
Για άλλα μέρη, που παρέχουν τα νέα ελεύθερα μέρη για τους πελάτες στην περίοδο εξουσιοδότησης)
2. Υποστήριξη για την τεχνική για το ανοξείδωτο που αναμιγνύει τη δεξαμενή νερού
τραίνο 3.Free που χρησιμοποιεί τη μηχανή και την ελεύθερη επισκευή
