| Θεωρία: | Φυγοκεντρική αντλία | Ανώτατη ροή: | 1000m3/h |
|---|---|---|---|
| Ανώτατο κεφάλι: | 120M | Πίεση: | 1.6Mpa |
| θερμοκρασία: | 50-130℃ | Χρώμα: | Προσαρμοσμένη |
| Πρότυπο ή μη τυπική: | Πρότυπο | όνομα: | Το φυγοκεντρικό ενιαίο στάδιο υψηλής αποδοτικότητας οριζόντιο αξονικώς χώρισε την πετώντας χημική αν |
| Δομή: | Ενός σταδίου αντλία | συχνότητας: | 50hz ή 60hz είναι όλα διαθέσιμο |
| Υψηλό φως: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

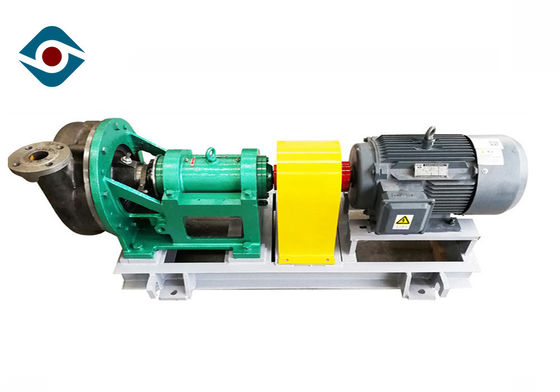

Κυκλοφορώντας μόνη εμπυρεύματος οριζόντια τελών αναρρόφησης αντλία μεταφοράς φυγοκεντρικών αντλιών χημική
Κύριο χαρακτηριστικό γνώρισμα
1) απλή δομή αντλιών, απλή εγκατάσταση και κατάλληλη συντήρηση.
2) 100% η σπείρα χαλκού υιοθετείται για τη μηχανή για να εξασφαλίσει τη ζωή υπηρεσιών.
3) ευρύ φάσμα της εφαρμογής, το οποίο μπορεί να χρησιμοποιηθεί ευρέως στους ζωντανούς, βιομηχανικούς, χημικούς και άλλους τομείς.
4) η explosionproof μηχανή μπορεί να προσαρμοστεί για να προστατεύσει την ασφάλειά σας.

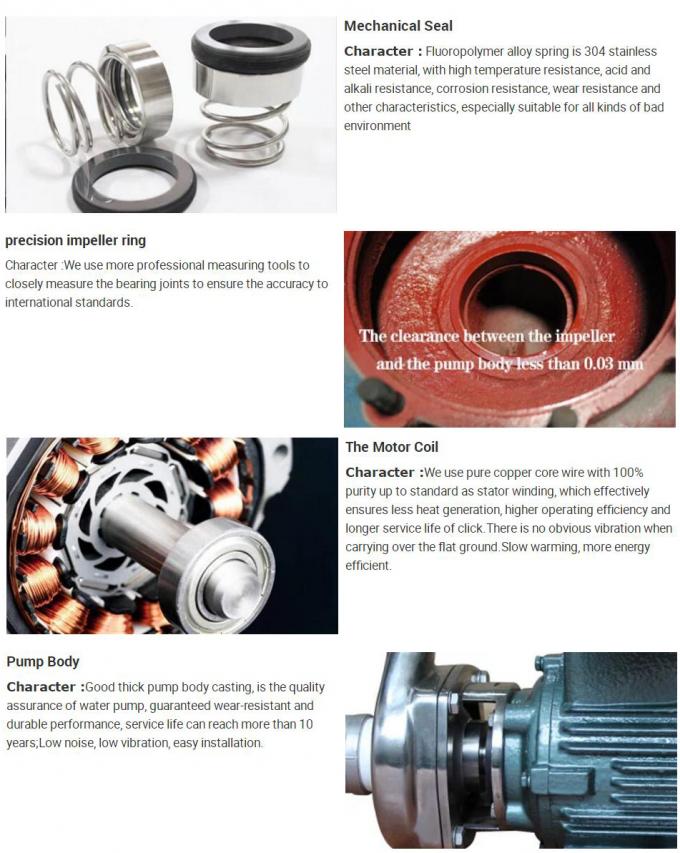

Λεπτομέρειες
Στοιχεία απόδοσης
|
Δομή |
Ενιαίο στάδιο |
||
|
Κεφάλι |
1090m |
||
|
Ροή |
8-800 m3/h |
||
|
Ταχύτητα |
980-2950 r/min |
||
|
Δύναμη |
1.1-160 KW |
||
|
Αποδοτικότητα |
18%-85% |
||
|
NPSH |
1.4-4.5 μ |
||
|
Πρότυπα |
ISO9001 |
||
Δομή
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |

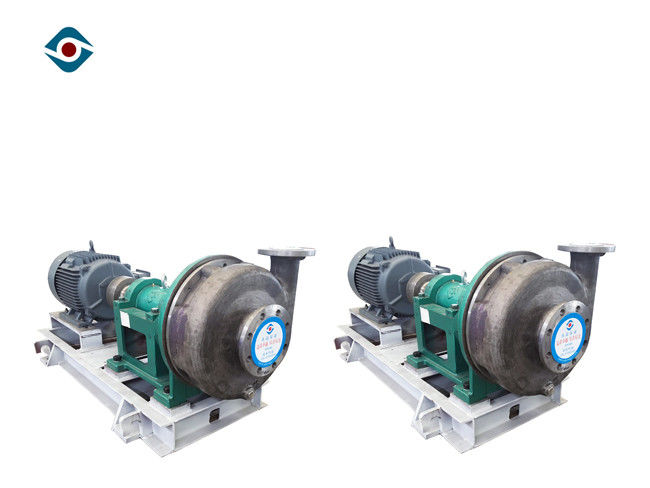

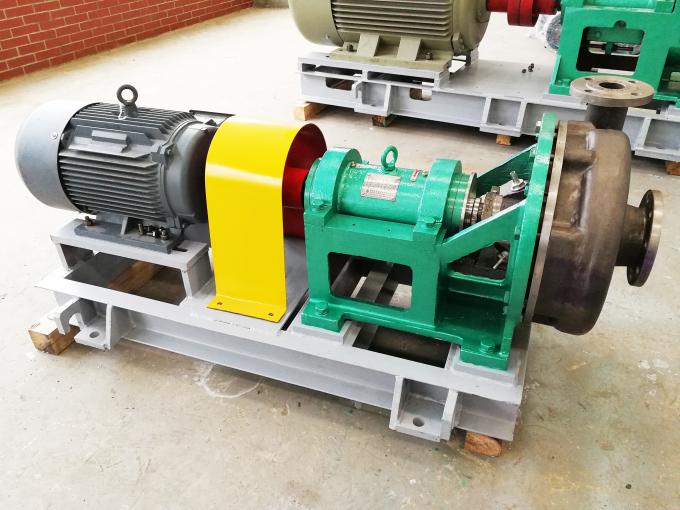

Εικόνα προϊόντων
Τεχνικό φύλλο παραμέτρου
|
Πρότυπο |
Ροή (μ ³ /h) |
Κεφάλι (μ) |
Ταχύτητα (r/min) |
Μέγιστη αποδοτικότητα (%) |
NPSH (NPSHr) μ |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1.5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1.7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1.7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1.4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1.5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1.8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1.8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1.8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2.2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2.2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2.7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2.8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2.5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2.5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2.8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2.8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2.8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2.8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2.8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2.8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3.5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3.5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3.5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4.5 |
