Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Θεωρία: | Φυγοκεντρική αντλία | Ροή: | 8-1000m3/h |
|---|---|---|---|
| Κεφάλι: | 15120m | Πίεση: | 1.6Mpa |
| Υγρού: | Οξύ και αλκάλιο | μάρκα: | Yongyi Chengdu |
| Χρώμα: | Προσαρμοσμένη | OEM: | Καλώς όρισες |
| Λίπανση: | Λίπος και πετρέλαιο | ||
| Επισημαίνω: | οριζόντια υψηλή φυγοκεντρική αντλία,Βιομηχανικές φυγοκεντρικές αντλίες |
||
Οριζόντια ενιαία σκηνική φυγοκεντρική αντλία, ηλεκτρική φυγοκεντρική χημική αντλία
Τεχνικά στοιχεία
|
Πρότυπο: Φυγοκεντρική αντλία WD-σειρών |
Τύπος στροφείων: κλειστός κατά το ήμισυ ανοικτός |
| Μέγεθος απαλλαγής: 40mm~200mm | Μέγεθος κολπίσκων: 50mm~250mm |
| Ικανότητα: 8 ~ 800 μ ³ /h | Κεφάλι: 10 ~ 90 μ |
| Μέγιστη αποδοτικότητα: 70% | Ανώτατο μέγεθος μορίων: 20 χιλ. |
| Τύπος σφραγίδων: μηχανική σφραγίδα/δυναμική σφραγίδα/σφραγίδα συσκευασίας | Περιστροφή/λεπτό: 1450 r/min |
Περιγραφή προϊόντων
Οι αντλίες WD-σειρών είναι οριζόντιες αντιδιαβρωτικές φυγοκεντρικές αντλίες, με το ευρύχωρο κανάλι ροής στροφείων και την ανώτερη υδραυλική απόδοση. Το πίσω σάβανο του στροφείου είναι εξοπλισμένο με την πίσω λεπίδα, η οποία μπορεί να μειώσει τη διαρροή μέσων. Προκειμένου να ανακτηθεί η απόδοση της αντλίας όταν φοριούνται τα τμήματα μεταβάσεων ροής και διαβρώνονται, η αξονική συσκευή ρύθμισης είναι εξοπλισμένη για να ρυθμίσει το διάστημα μεταξύ του στροφείου και του σώματος αντλιών. Οι μεταβλητοί τύποι σφραγίδων άξονων (συμπεριλαμβανομένης της μηχανικής σφραγίδας, της δυναμικής σφραγίδας + της σφραγίδας συσκευασίας, της δυναμικής σφραγίδας + της σφραγίδας Κ-τύπων) υιοθετούνται για να καλύψουν τις απαιτήσεις σφράγισης άξονων για τα μεταβλητά μέσα
Δομή
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |
Χαρακτηριστικά γνωρίσματα στροφείων
1) Το στροφείο σχεδιάζεται ως ανοικτό στροφείο, semi-open στροφείο, στροφείο δίνης και κλειστό στροφείο.
2) Το κλειστό στροφείο σχεδιάζεται ως στροφείο ευρύς-ροής σύμφωνα με την αρχή της πολυφασικής ροής, η οποία είναι ευεργετική στη μετάβαση του στερεού μέσου χωρίς απόφραξη
3) Το στροφείο σχεδιάζεται με τις πίσω λεπίδες, και οι μπροστινές πίσω λεπίδες χρησιμοποιούνται για να αποτρέψουν το μέσο από να ρεύσουν πίσω προς τον κολπίσκο αντλιών.
4) Οι λεπίδες χρησιμοποιούνται για να μειώσουν την αξονική πίεση διαρροής και να ισορροπήσουν την αξονική δύναμη.
5) Το στροφείο τοποθετείται στον άξονα με μια κωνική τακτοποίηση για την εύκολες συνέλευση και την αποσύνθεση.
6) Το στροφείο στερεώνεται με το καρύδι στροφείων και τη βίδα κλειδώματος.
Εφαρμογή
Χρησιμοποιείται ευρέως στο πετρέλαιο πετρελαίου, τη χημική βιομηχανία, το λάστιχο, το δέρμα, τη βιομηχανία τροφίμων, το λίπος, τους λέβητες, την κατασκευή, την οδική συντήρηση, το φαρμακευτικό είδος, τα πλαστικά, το λαστιχένιο, συνθετικό κλωστοϋφαντουργικό προϊόν ινών, την εκτύπωση και τη βαφή και άλλους βιομηχανικούς τομείς.
Διάσταση εγκατάστασης

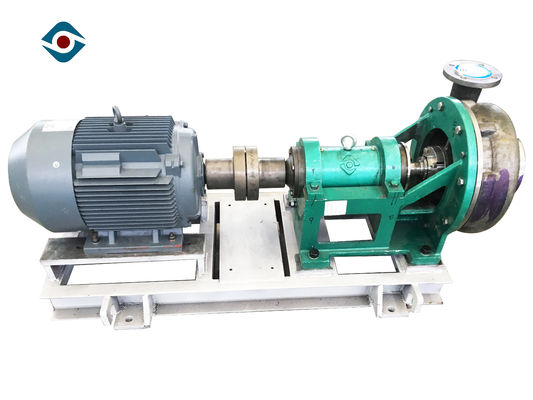

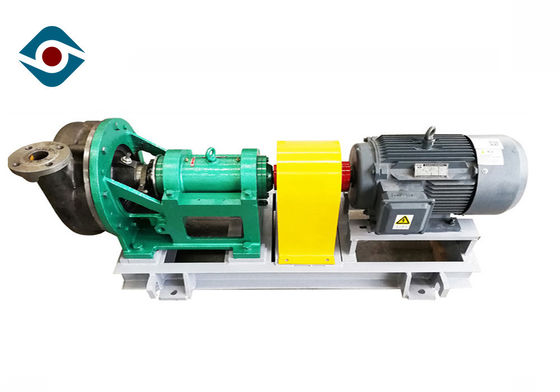

Εικόνα προϊόντων
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
