| Θεωρία: | Αντλία αξονικής ροής | Ροή: | 500-13000m3/h |
|---|---|---|---|
| Κεφάλι: | 28m | DN: | 3001100mm |
| Τάση: | 380V/Customized | Εγγύηση: | 1 έτος |
| Χρώμα: | Προσαρμοσμένη | Δομή: | Ενός σταδίου αντλία |
| Επισημαίνω: | οριζόντια αντλία προωστήρων αξονικής ροής,φυγοκεντρική αντλία αξονικής ροής |
||
Οριζόντια υποβρύχια αναρρόφηση υψηλής αποδοτικότητας αντλιών αξονικής ροής μεγάλης περιεκτικότητας ενιαία
Προϊόν Desription
Η χημική αντλία αξονικής ροής ZW-σειρών είναι ενός σταδίου cantilever αντλία. Υιοθετεί την μπροστινός-ανοικτή δομή πορτών. Αυτή η δομή είναι πολύ απλή και κατάλληλη για τη διατήρηση, επειδή το σώμα αντλιών και η σωλήνωση δεν απαιτούνται για να αποσυντεθούν. Το σώμα αντλιών υποστηρίζεται από τη μέση του η ευθυγράμμιση του στροφέα είναι καλή η σφραγίδα συσκευασίας υιοθετείται, όταν ειδικά απαραίτητη, μηχανική σφραγίδα μπορεί να υιοθετηθεί για τη σφραγίδα. Το στροφείο και το ακροφύσιο αναρρόφησης ταιριάζουν με πολύ καλά. Όταν τα transferringabrasive υλικά, η μόνη ανάγκη πράγματος να κάνουν πρόκειται να αλλάξουν το στροφείο και το ακροφύσιο αναρρόφησης. Κατά αυτόν τον τρόπο, η ζωή υπηρεσιών του σώματος αντλιών αυξάνεται.
Τεχνική παράμετρος
Οριζόντια αντλία αξονικής ροής ZW-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
Κάθετη αντλία αξονικής ροής ZL-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Δομή
| 1 | Καρύδι στροφείων | 8 | Δωμάτιο συσκευασίας | 15 | σύζευξη | 22 | παρέμβυσμα ελαίου πλαισίου | 29 | υλικό πληρώσεως |
| 2 | Σφραγίζοντας κάλυψη | 9 | Φέρουσα βάση | 16 | σύζευξη | 23 | Χαμηλότερη ανώτερη κάλυψη ρουλεμάν | 30 | Σφραγίζοντας κάλυψη |
| 3 | κοινός | 10 | παρέμβυσμα ελαίου πλαισίου | 17 | μηχανή | 24 | Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη | 31 | στροφείο |
| 4 | θήκη | 11 | χαμηλότερο ρουλεμάν | 18 | Στρογγυλό καρύδι | 25 | Κάλυψη συσκευασίας | ||
| 5 | άξονας | 12 | βάση | 19 | ανώτερη κάλυψη ρουλεμάν | 26 | ακροφύσιο | ||
| 6 | μανίκι | 13 | Βάση μηχανών | 20 | ανώτερο ρουλεμάν | 27 | Δαχτυλίδι με σφραγιδόλιθο νερού | ||
| 7 | Σώμα αντλιών | 14 | Δείκτης πετρελαίου | 21 | Φέρουσα περίπτωση | 28 | Κάλυψη αντλιών |
Χαρακτηριστικά γνωρίσματα
1) Υιοθετώντας το άριστο υδραυλικό πρότυπο στο εξωτερικό και υιοθετώντας την προηγμένη τεχνολογία ανάλυσης προσομοίωσης υπολογιστών (Pro/E, CFD και άλλες πλατφόρμες λογισμικού), η αντλία έχει την άριστη απόδοση και την υψηλές αξιοπιστία και τη σταθερότητα. Υιοθετεί την υποστήριξη ποδιών, cantilever στροφέας, άριστη υδραυλική δομή, προηγμένη μορφή σφραγίδων άξονων, αργόστροφη λειτουργία τύπων, όχι μόνο τα τρεξίματα αντλιών ομαλά, αλλά και η αξιοπιστία είναι υψηλή. Αυτός ο τύπος αντλίας έχει την υψηλή αποδοτικότητα, τη ζώνη υψηλής αποδοτικότητας και την καλή εκτέλεση αντι-δημιουργίας κοιλότητας.
2) Πλήρως απορροφήστε τα πλεονεκτήματα του σπιτιού αντλιών αξονικής ροής και στο εξωτερικό, η αξονική αντλία ZW-σειρών έχει το χαρακτηριστικό γνώρισμα της απλής δομής, της κατάλληλης συντήρησης και της αξιόπιστης λειτουργίας.
3) Η υλική επιλογή του over-current αντλιών τμήματος είναι λογική. Το υλικό έχει τη μακριά ζωή υπηρεσιών και καλύπτει την ένδυση-αντίσταση και τις αντιδιαβρωτικές απαιτήσεις του πηλού για τη μεταβίβαση των διαφορετικών όρων μέσων.
4) Η σφραγίδα άξονων υιοθετεί δύο είδη μορφών σφραγίδων: σφραγίδα συσκευασίας και μηχανική σφραγίδα, η οποία είναι κατάλληλη για το χρήστη να επιλέξει την κατάλληλη μορφή σφραγίδων άξονων σύμφωνα με την πραγματική κατάσταση.
Το υλικό επιλέγει
Προσφέρουμε CD4MCu, Cr30, 304, 304L, 316L, 904L (ub-6), 20# και μερικά άλλα υλικά για σας για να επιλέξουμε.
| Βιομηχανία | Σταθμός | Στροφείο και κοντό υλικό σωλήνων αναρρόφησης |
| φωσφορούχος βιομηχανία λιπάσματος | λάμποντας σταθμός | Cr30 |
| σταθμός συγκέντρωσης φωσφορικού οξέος | 904L | |
| Άλλες βιομηχανίες | συγκεντρωμένος σταθμός κύκλων | CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (ub-6), κράμα 20# και άλλα υλικά |

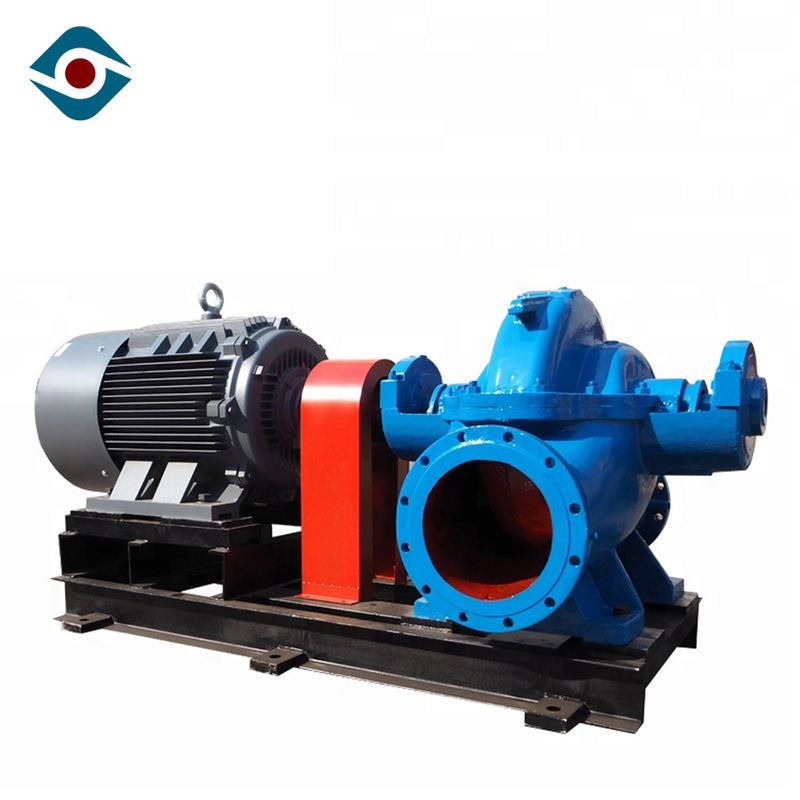

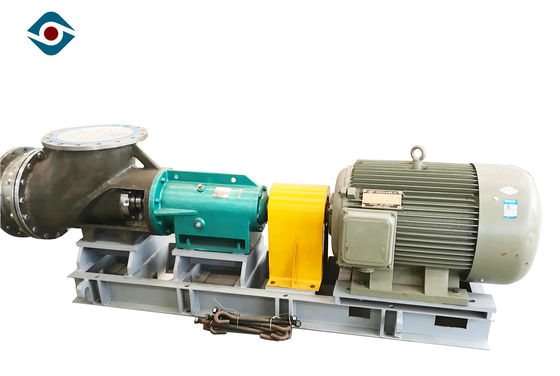

Εικόνα προϊόντων
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
