| Max Flow: | 13000m3/h | Ανώτατο κεφάλι: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| Πιστοποίηση: | ISO9001 | Material: | Cast iron or stainless steel |
| Επισημαίνω: | αντλίες προωστήρων αξονικής ροής,οριζόντια αντλία προωστήρων αξονικής ροής |
||
Μεγάλη αντλία προωστήρων όγκου με την αντλία με αξονική ροή/μηχανών αναμιγνύω-ροής για την άρδευση
Συνοπτική εισαγωγή
Υπάρχει τρία τύπος s φυγοκεντρικής αντλίας, συμπεριλαμβανομένης της αξονικής ροής, μικτής ροής και ακτινωτής ροής. Η αξονική αρχή εργασίας αντλιών είναι ότι το ρευστό ωθείται σε μια κατεύθυνση παράλληλη στον άξονα του στροφείου στην πορεία της ροής τους μέσω της αντλίας, δεν αλλάζει τις ακτινωτές θέσεις τους. Οι αντλίες αξονικής ροής χαρακτηρίζονται από τα υψηλότερα ποσοστά ροής και το χαμηλότερο κεφάλι.
Τεχνική παράμετρος
Οριζόντια αντλία αξονικής ροής ZW-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
Κάθετη αντλία αξονικής ροής ZL-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Δομή
| 1 | Καρύδι στροφείων | 8 | Δωμάτιο συσκευασίας | 15 | σύζευξη | 22 | παρέμβυσμα ελαίου πλαισίου | 29 | υλικό πληρώσεως |
| 2 | Σφραγίζοντας κάλυψη | 9 | Φέρουσα βάση | 16 | σύζευξη | 23 | Χαμηλότερη ανώτερη κάλυψη ρουλεμάν | 30 | Σφραγίζοντας κάλυψη |
| 3 | κοινός | 10 | παρέμβυσμα ελαίου πλαισίου | 17 | μηχανή | 24 | Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη | 31 | στροφείο |
| 4 | θήκη | 11 | χαμηλότερο ρουλεμάν | 18 | Στρογγυλό καρύδι | 25 | Κάλυψη συσκευασίας | ||
| 5 | άξονας | 12 | βάση | 19 | ανώτερη κάλυψη ρουλεμάν | 26 | ακροφύσιο | ||
| 6 | μανίκι | 13 | Βάση μηχανών | 20 | ανώτερο ρουλεμάν | 27 | Δαχτυλίδι με σφραγιδόλιθο νερού | ||
| 7 | Σώμα αντλιών | 14 | Δείκτης πετρελαίου | 21 | Φέρουσα περίπτωση | 28 | Κάλυψη αντλιών |
Χαρακτηριστικά γνωρίσματα
1) Υιοθετώντας το άριστο υδραυλικό πρότυπο στο εξωτερικό και υιοθετώντας την προηγμένη τεχνολογία ανάλυσης προσομοίωσης υπολογιστών (Pro/E, CFD και άλλες πλατφόρμες λογισμικού), η αντλία έχει την άριστη απόδοση και την υψηλές αξιοπιστία και τη σταθερότητα. Υιοθετεί την υποστήριξη ποδιών, cantilever στροφέας, άριστη υδραυλική δομή, προηγμένη μορφή σφραγίδων άξονων, αργόστροφη λειτουργία τύπων, όχι μόνο τα τρεξίματα αντλιών ομαλά, αλλά και η αξιοπιστία είναι υψηλή. Αυτός ο τύπος αντλίας έχει την υψηλή αποδοτικότητα, τη ζώνη υψηλής αποδοτικότητας και την καλή εκτέλεση αντι-δημιουργίας κοιλότητας.
2) Πλήρως απορροφήστε τα πλεονεκτήματα του σπιτιού αντλιών αξονικής ροής και στο εξωτερικό, η αξονική αντλία ZW-σειρών έχει το χαρακτηριστικό γνώρισμα της απλής δομής, της κατάλληλης συντήρησης και της αξιόπιστης λειτουργίας.
3) Η υλική επιλογή του over-current αντλιών τμήματος είναι λογική. Το υλικό έχει τη μακριά ζωή υπηρεσιών και καλύπτει την ένδυση-αντίσταση και τις αντιδιαβρωτικές απαιτήσεις του πηλού για τη μεταβίβαση των διαφορετικών όρων μέσων.
4) Η σφραγίδα άξονων υιοθετεί δύο είδη μορφών σφραγίδων: σφραγίδα συσκευασίας και μηχανική σφραγίδα, η οποία είναι κατάλληλη για το χρήστη να επιλέξει την κατάλληλη μορφή σφραγίδων άξονων σύμφωνα με την πραγματική κατάσταση.
Το υλικό επιλέγει
Το υλικό που επιλέγεται είναι ένα από το σημαντικότερο βήμα για να παραγάγει την αντλία. Το υλικό πρέπει όχι μόνο να είναι ανθεκτική, αλλά και αντίσταση γδαρσίματος και αντίσταση διάβρωσης βασισμένες στις συνθήκες εργασίας. Εδώ είναι η περιγραφή κάποιου υλικού:
Ο χυτοσίδηρος παρέχει την υψηλές εκτατή δύναμη, τη διάρκεια, και την αντίσταση γδαρσίματος αντιστοιχώ στις υψηλές εκτιμήσεις.
Τα πλαστικά είναι ανέξοδα και παρέχουν την εκτενή αντίσταση στη διάβρωση και τη χημική επίθεση.
Τα κράματα χάλυβα και ανοξείδωτου παρέχουν την προστασία ενάντια στη χημική ουσία και τη διάβρωση σκουριάς και έχουν τις υψηλότερες εκτατές δυνάμεις από τα πλαστικά, που αντιστοιχούν στις υψηλότερες εκτιμήσεις πίεσης.
Αυτό που είναι περισσότερος, εμείς παρέχετε επίσης άλλο υλικό για σας για να επιλέξετε: CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (ub-6), κράμα 20#

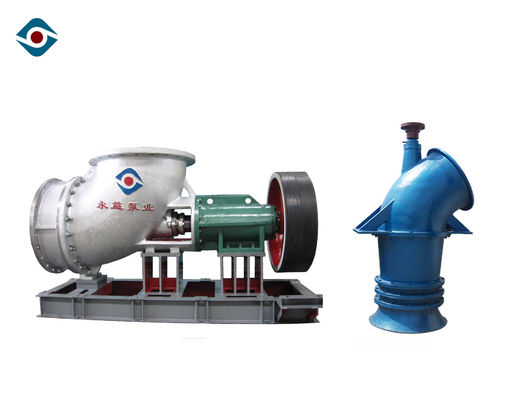

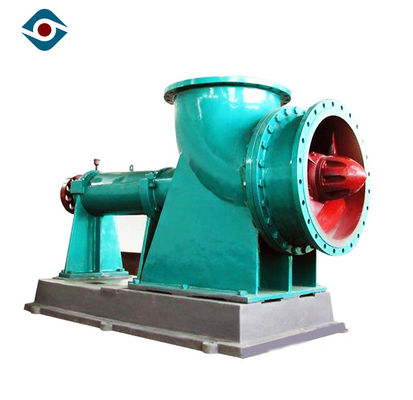

Εικόνα προϊόντων
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
