| Θεωρία: | Αντλία αξονικής ροής | Ροή: | 500-13000m3/h |
|---|---|---|---|
| Κεφάλι: | 28m | DN: | 3001100mm |
| Τάση: | 380V/Customized | Εγγύηση: | 1 έτος |
| Χρώμα: | Προσαρμοσμένη | Όνομα Προϊόντος: | Αντλία προωστήρων αξονικής ροής |
| Επισημαίνω: | αντλίες προωστήρων αξονικής ροής,οριζόντια αντλία προωστήρων αξονικής ροής |
||
Η ενιαία αντλία σκηνικής οριζόντια αξονικής ροής, χώρισε αξονικώς τη φυγοκεντρική αντλία στροφείων
Περιγραφή προϊόντων
Στοιχεία προδιαγραφών
|
|
Πρότυπο: Οριζόντια αξονική αντλία ZW-σειρών |
| Μέγεθος απαλλαγής: 300mm~1300mm | |
| Μέγεθος κολπίσκων: 300mm~1300mm | |
| Ικανότητα: 800~13000 μ ³ /h | |
| Κεφάλι: 2~8 μ | |
| Μέγιστη αποδοτικότητα: 73% | |
| NPSH: 0m~1m | |
| Επιτρεπόμενη ανώτατη δύναμη μηχανών: 315 KW | |
| Στροφείο | Ανώτατο μέγεθος μορίων: 20 χιλ. |
| Vanes: 5/6 | Τύπος σφραγίδων: μηχανική σφραγίδα/δυναμική σφραγίδα/σφραγίδα συσκευασίας |
| Τύπος: κλειστός κατά το ήμισυ ανοικτός | Βάρος αντλιών: μέχρι 3000kg |
| Υλικό: Μέταλλο (σύμφωνα με τις συνθήκες εργασίας) | Περιστροφή/λεπτό: 1450 r/min |
Τεχνική παράμετρος
Οριζόντια αντλία αξονικής ροής ZW-σειρών
|
Αριθ. |
Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
|
1 |
ZW300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZW350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ZW400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZW500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ZW600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ZW700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ZW760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ZW820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ZW1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
Κάθετη αντλία αξονικής ροής ZL-σειρών
|
Αριθ. |
Πρότυπο |
ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
|
1 |
ZL300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZL350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Zl400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZL500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ZL600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ZL700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ZL800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ZL950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ZL1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ZL1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Δομή
|
1 |
Καρύδι στροφείων |
8 |
Δωμάτιο συσκευασίας |
15 |
σύζευξη |
22 |
παρέμβυσμα ελαίου πλαισίου |
29 |
υλικό πληρώσεως |
|
2 |
Σφραγίζοντας κάλυψη |
9 |
Φέρουσα βάση |
16 |
σύζευξη |
23 |
Χαμηλότερη ανώτερη κάλυψη ρουλεμάν |
30 |
σφραγίζοντας κάλυψη |
|
3 |
κοινός |
10 |
παρέμβυσμα ελαίου πλαισίου |
17 |
μηχανή |
24 |
Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη |
31 |
στροφείο |
|
4 |
θήκη |
11 |
χαμηλότερο ρουλεμάν |
18 |
στρογγυλό καρύδι |
25 |
Κάλυψη συσκευασίας |
|
|
|
5 |
άξονας |
12 |
βάση |
19 |
ανώτερη κάλυψη ρουλεμάν |
26 |
ακροφύσιο |
|
|
|
6 |
μανίκι |
13 |
Βάση μηχανών |
20 |
ανώτερο ρουλεμάν |
27 |
Δαχτυλίδι με σφραγιδόλιθο νερού |
|
|
|
7 |
Σώμα αντλιών |
14 |
Δείκτης πετρελαίου |
21 |
Φέρουσα περίπτωση |
28 |
Κάλυψη αντλιών |

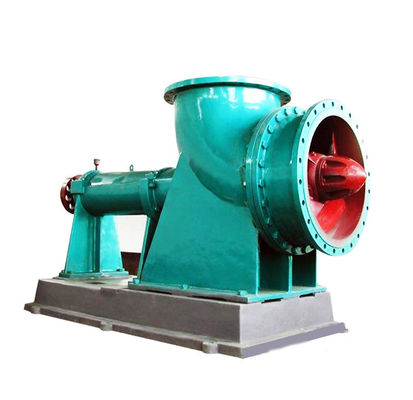

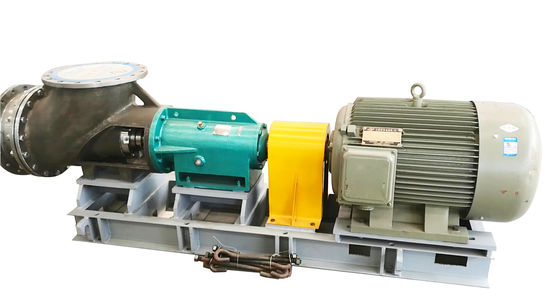

Εικόνα προϊόντων
