| Θεωρία: | Αντλία αξονικής ροής | Ανώτατη ροή: | 13000m3/h |
|---|---|---|---|
| Ανώτατο κεφάλι: | 8m | Τάση: | 380V/Customized |
| Εγγύηση: | 1 έτος | Χρώμα: | Προσαρμοσμένη |
| Πρότυπο ή μη τυπική: | Πρότυπο | Εξουσία: | Ηλεκτρικός |
| KY: | Αξονική αντλία Fow | ||
| Επισημαίνω: | οριζόντια αντλία προωστήρων αξονικής ροής,φυγοκεντρική αντλία αξονικής ροής |
||

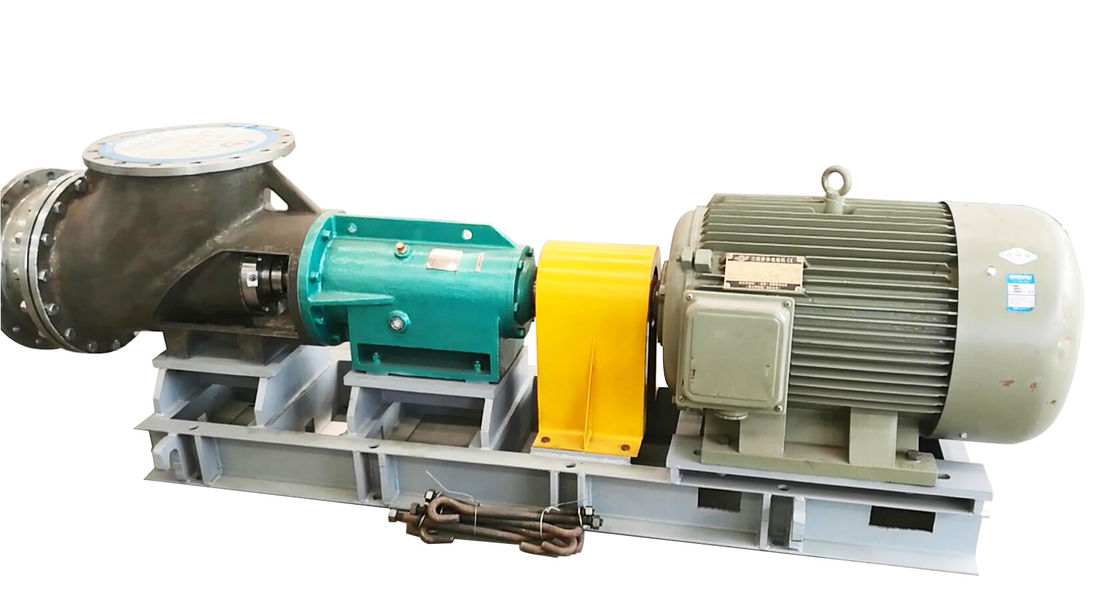

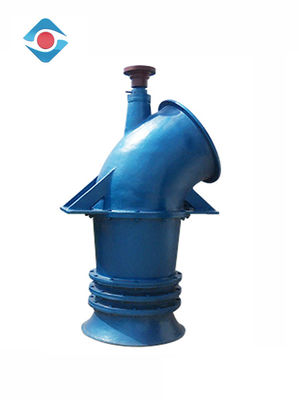

Κάθετη/οριζόντια αξονικής ροής αντλιών άρδευσης υψηλή αξιοπιστία αναρρόφησης αντλιών ενιαία
Συνοπτική εισαγωγή
Η χημική αντλία αξονικής ροής ZW-σειρών είναι ενός σταδίου cantilever αντλία. Υιοθετεί την μπροστινός-ανοικτή δομή πορτών. Αυτή η δομή είναι πολύ απλή και κατάλληλη για τη διατήρηση, επειδή το σώμα αντλιών και η σωλήνωση δεν απαιτούνται για να αποσυντεθούν. Το σώμα αντλιών υποστηρίζεται από τη μέση του η ευθυγράμμιση του στροφέα είναι καλή η σφραγίδα συσκευασίας υιοθετείται, όταν ειδικά απαραίτητη, μηχανική σφραγίδα μπορεί να υιοθετηθεί για τη σφραγίδα. Το στροφείο και το ακροφύσιο αναρρόφησης ταιριάζουν με πολύ καλά. Κατά μεταφορά των λειαντικών υλικών, μόνη την ανάγκη πράγματος να κάνει είναι να αλλαχτεί το στροφείο και το ακροφύσιο αναρρόφησης. Κατά αυτόν τον τρόπο, η ζωή υπηρεσιών του σώματος αντλιών αυξάνεται.
Χαρακτηριστικό γνώρισμα
1. άριστη απόδοση και υψηλή αξιοπιστία
2. καλή εκτέλεση αντι-δημιουργίας κοιλότητας
3. cantilever στροφέας, μπροστινή ανοίγοντας δομή
4. που υποστηρίζονται από τη μέση του σώματος αντλιών
5. σφραγίδες συσκευασίας και μηχανικές σφραγίδες
. το στροφείο 6 μπορεί να αντιστραφεί για να αλλάξει την κατεύθυνση ροής του μέσου
Στοιχεία απόδοσης
Ροή: 800 ~ 13000m ³/χ
Κεφάλι: 2 ~ 8m.
DN: 3001100mm
Πίεση: 1.0MPa
Θερμοκρασία: -50℃-+150℃
Δομή
|
1 |
Καρύδι στροφείων |
8 |
Δωμάτιο συσκευασίας |
15 |
σύζευξη |
22 |
παρέμβυσμα ελαίου πλαισίου |
29 |
υλικό πληρώσεως |
|
2 |
Σφραγίζοντας κάλυψη |
9 |
Φέρουσα βάση |
16 |
σύζευξη |
23 |
Χαμηλότερη ανώτερη κάλυψη ρουλεμάν |
30 |
Σφραγίζοντας κάλυψη |
|
3 |
κοινός |
10 |
παρέμβυσμα ελαίου πλαισίου |
17 |
μηχανή |
24 |
Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη |
31 |
στροφείο |
|
4 |
θήκη |
11 |
χαμηλότερο ρουλεμάν |
18 |
Στρογγυλό καρύδι |
25 |
Κάλυψη συσκευασίας |
|
|
|
5 |
άξονας |
12 |
βάση |
19 |
ανώτερη κάλυψη ρουλεμάν |
26 |
ακροφύσιο |
|
|
|
6 |
μανίκι |
13 |
Βάση μηχανών |
20 |
ανώτερο ρουλεμάν |
27 |
Δαχτυλίδι με σφραγιδόλιθο νερού |
|
|
|
7 |
Σώμα αντλιών |
14 |
Δείκτης πετρελαίου |
21 |
Φέρουσα περίπτωση |
28 |
Κάλυψη αντλιών |
|
Εφαρμογή
