Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Θεωρία: | Αντλία αξονικής ροής | Ανώτατη ροή: | 13000m3/h |
|---|---|---|---|
| Ανώτατο κεφάλι: | 8m | DN: | 3001100mm |
| Τάση: | 380V/Customized | Εγγύηση: | 1 έτος |
| Χαρακτηριστικό γνώρισμα: | Μεγάλη ροή | Πρότυπο ή μη τυπική: | Πρότυπο |
| Υψηλό φως: | axial flow propeller pumps,axial flow centrifugal pump |
||

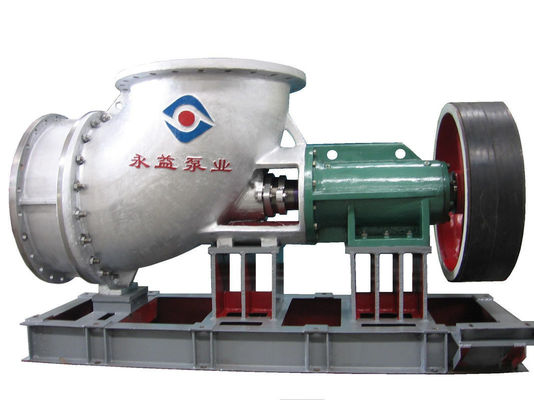

Οριζόντια αντλία προωστήρων αξονικής ροής, φυγοκεντρική υψηλή ικανότητα αντλιών αξονικής ροής
Πλεονεκτήματα
• Υιοθετώντας το άριστο υδραυλικό πρότυπο στο εξωτερικό
• Υιοθέτηση της προηγμένης τεχνολογίας ανάλυσης προσομοίωσης υπολογιστών (Pro/E και άλλες πλατφόρμες λογισμικού)
• Άριστη απόδοση και υψηλές αξιοπιστία και σταθερότητα
• Υποστήριξη ποδιών, cantilever στροφέας, άριστη υδραυλική δομή, προηγμένη μορφή σφραγίδων άξονων, αργόστροφη λειτουργία τύπων
• Υψηλή αποδοτικότητα, ζώνη υψηλής αποδοτικότητας και καλή εκτέλεση αντι-δημιουργίας κοιλότητας.
Δομή
| 1 | Καρύδι στροφείων | 8 | Δωμάτιο συσκευασίας | 15 | σύζευξη | 22 | παρέμβυσμα ελαίου πλαισίου | 29 | υλικό πληρώσεως |
| 2 | Σφράγιση της κάλυψης | 9 | Συμπεριφορά της βάσης | 16 | σύζευξη | 23 | Χαμηλότερη ανώτερη κάλυψη ρουλεμάν | 30 | Σφράγιση της κάλυψης |
| 3 | κοινός | 10 | παρέμβυσμα ελαίου πλαισίου | 17 | μηχανή | 24 | Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη | 31 | στροφείο |
| 4 | θήκη | 11 | χαμηλότερο ρουλεμάν | 18 | Στρογγυλό καρύδι | 25 | Συσκευασία της κάλυψης | ||
| 5 | άξονας | 12 | βάση | 19 | ανώτερη κάλυψη ρουλεμάν | 26 | ακροφύσιο | ||
| 6 | μανίκι | 13 | Βάση μηχανών | 20 | ανώτερο ρουλεμάν | 27 | Δαχτυλίδι με σφραγιδόλιθο νερού | ||
| 7 | Σώμα αντλιών | 14 | Δείκτης πετρελαίου | 21 | Συμπεριφορά της περίπτωσης | 28 | Κάλυψη αντλιών |
Μέθοδος μεταφοράς
Εικόνες
Τεχνική παράμετρος
Οριζόντια αντλία αξονικής ροής ZW-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

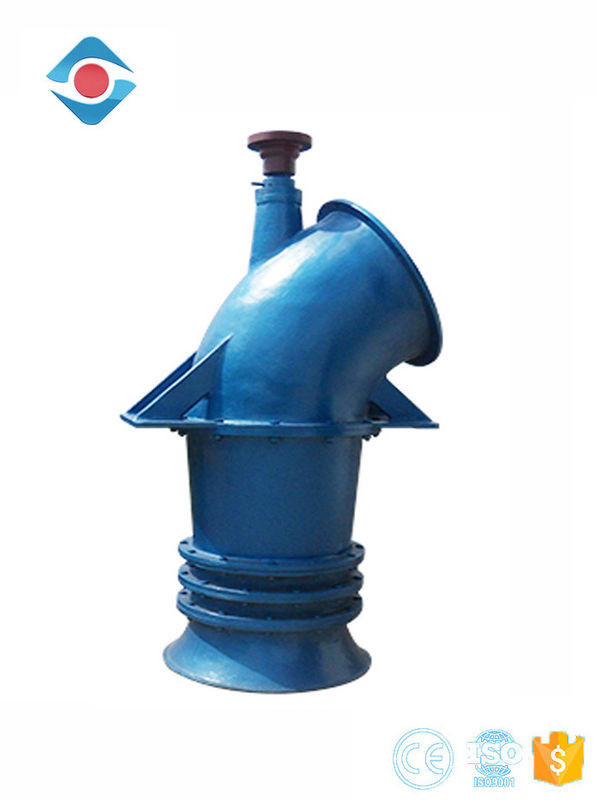

Κάθετη αντλία αξονικής ροής ZL-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
