| Θεωρία: | Αντλία αξονικής ροής | Ροή: | 500-13000m3/h |
|---|---|---|---|
| Κεφάλι: | 28m | Πίεση: | Χαμηλή πίεση |
| Τάση: | 380V/Customized | Χρώμα: | Προσαρμοσμένη |
| Χαρακτηριστικό γνώρισμα: | Μεγάλη ροή | όνομα: | Αντλία αγκώνων προωστήρων |
| Υψηλό φως: | axial flow propeller pumps,axial flow centrifugal pump |
||
Χημική οριζόντια αντλία αξονικής ροής, που αναγκάζεται - ενιαίο στάδιο αντλιών κυκλοφορίας
Τεχνική παράμετρος

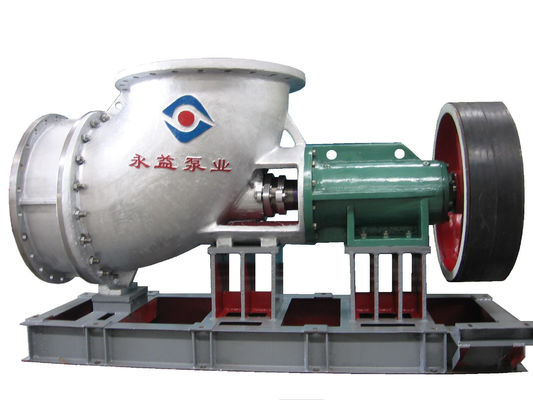

Οριζόντια αντλία αξονικής ροής ZW-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

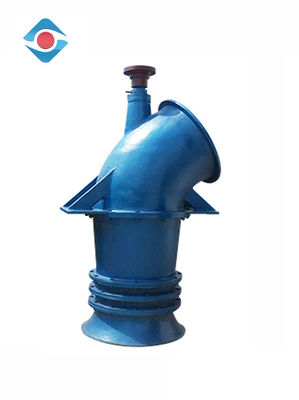

Κάθετη αντλία αξονικής ροής ZL-σειρών
| Αριθ. | Πρότυπο |
Ροή m3/h |
Κεφάλι μ |
Περιστρεφόμενη ταχύτητα r/min |
Δύναμη μηχανών KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Σειρά προδιαγραφών
| Πρότυπο: Οριζόντια αξονική αντλία ZW-σειρών |
| Μέγεθος απαλλαγής: 300mm~1300mm |
| Μέγεθος κολπίσκων: 300mm~1300mm |
| Ικανότητα: 800~13000m ³ /h |
| Κεφάλι: 2~8m |
| Μέγιστη αποδοτικότητα: 73% |
| NPSH: 0m~1m |
| Ανώτατο μέγεθος μορίων: 20 χιλ. |
| Τύπος σφραγίδων: μηχανική σφραγίδα/δυναμική σφραγίδα/σφραγίδα συσκευασίας |
Δομή
| 1 | Καρύδι στροφείων | 8 | Δωμάτιο συσκευασίας | 15 | σύζευξη | 22 | παρέμβυσμα ελαίου πλαισίου | 29 | υλικό πληρώσεως |
| 2 | Σφραγίζοντας κάλυψη | 9 | Φέρουσα βάση | 16 | σύζευξη | 23 | Χαμηλότερη ανώτερη κάλυψη ρουλεμάν | 30 | Σφραγίζοντας κάλυψη |
| 3 | κοινός | 10 | παρέμβυσμα ελαίου πλαισίου | 17 | μηχανή | 24 | Το χαμηλότερο ρουλεμάν χαμηλώνει την κάλυψη | 31 | στροφείο |
| 4 | θήκη | 11 | χαμηλότερο ρουλεμάν | 18 | Στρογγυλό καρύδι | 25 | Κάλυψη συσκευασίας | ||
| 5 | άξονας | 12 | βάση | 19 | ανώτερη κάλυψη ρουλεμάν | 26 | ακροφύσιο | ||
| 6 | μανίκι | 13 | Βάση μηχανών | 20 | ανώτερο ρουλεμάν | 27 | Δαχτυλίδι με σφραγιδόλιθο νερού | ||
| 7 | Σώμα αντλιών | 14 | Δείκτης πετρελαίου | 21 | Φέρουσα περίπτωση | 28 | Κάλυψη αντλιών |
Χαρακτηριστικά γνωρίσματα
◆ Με την υψηλή αποδοτικότητα και την καλή εκτέλεση αντι-δημιουργίας κοιλότητας, χρησιμοποιείται στις μεταφορές του υψηλής θερμοκρασίας υγρού χωρίς στερεά μόρια.
◆ Ο αντιδιαβρωτικός βαθμός εξαρτάται από το υλικό των μερών, η θερμοκρασία του μέσου μετάδοσης είναι ~+120℃.
Εφαρμογή
1, χημική βιομηχανία
2, συνθετική βιομηχανία ινών
3, βάφοντας τη βιομηχανία
4, βιομηχανία κατασκευής χάρτου
5, βιομηχανία κτηρίου
6, πλαστική και λαστιχένια βιομηχανία
