Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ανώτατη ικανότητα: | 364m 3 χ | Ανώτατο κεφάλι: | 58M |
|---|---|---|---|
| Δύναμη μηχανών: | Λιγότερο από 160KW | Χρώμα: | Προσαρμοσμένη |
| Τάση: | 380V/660V/1140V | Δομή: | Όρθια αντλία |
| Επιδόσεις: | αντλία ένδυσης | ||
| Επισημαίνω: | Κάθετη αντλία λυμάτων,βιομηχανικές αντλίες πηλού |
||

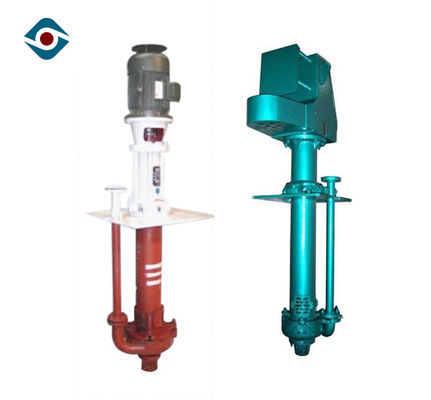

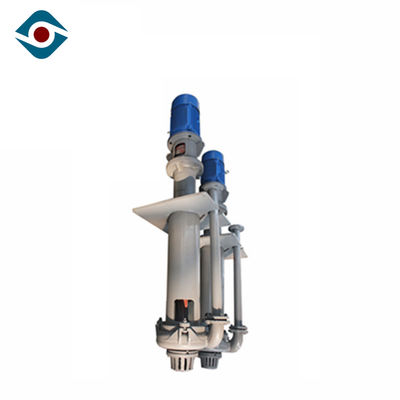

Κάθετη φυγοκεντρική υποβρύχια αντλία πηλού, κάθετο ενιαίο στάδιο αντλιών στροβίλων
Κύρια χρήση
1. Πολλά είδη μεταλλειών, όπως η εξόρυξη χρυσού, μεταλλεία χαλκού, ανθρακωρυχείο, μεταλλεία σιδήρου, μεταλλεία κασσίτερου, μεταλλεία άμμου, και ούτω καθεξής.
2. Πολλά είδη εργοστασίων, όπως το εργοστάσιο αλουμίνας, εργοστάσιο άνθρακα, suger εργοστάσιο, χημικό εργοστάσιο, εργοστάσιο κατεργασίας ύδατος factory.cement και ούτω καθεξής.
3. Μετάλλευμα, εκβάθυνση άμμου ποταμών, συμπληρωματική εφαρμογή άμμου, ορυκτή εργασία επεξεργασίας, και απομάκρυνσης νερού.
Σειρά παραμέτρου
|
Όνομα |
Κάθετη αντλία πηλού ZJL-σειρών |
|
Κεφάλι |
4 ~ 60 μ |
|
Ικανότητα |
6 ~ 364m ³ /h |
|
Μέγεθος απαλλαγής |
40mm~200mm |
|
Μέγεθος κολπίσκων |
50mm~250mm |
|
Μέγιστη αποδοτικότητα |
70% |
|
NPSH |
1.4m~3.5m |
|
Επιτρεπόμενη ανώτατη δύναμη μηχανών |
315 KW |
|
Διάμετρος |
200mm~470mm |
Χαρακτηριστικά γνωρίσματα προϊόντων
|
Cantilever δομή |
Οι τυποποιημένες αντλίες ZJL χαρακτηρίζουν το α ο άξονας που είναι μέχρι 2400mm μακριά. Ο άξονας σημαίνει ότι δεν υπάρχει καμία απαίτηση σφράγισης άξονων και τα ρουλεμάν τελών κίνησης δεν μπαίνουν σε την επαφή με οποιοδήποτε αντλημένο προϊόν. Αυτό μειώνει τον κίνδυνο την αποτυχία και επεκτείνει τη ζωή ένδυσης των αντλιών. |
|
|
Τα υγρά τμήματα τελών κατασκευάζονται από υψηλό - άσπρος σίδηρος ποιοτικού 27% χρωμίου ή ντυμένος λάστιχο χάλυβας για την εξαιρετική ζωή αντοχής και υπηρεσιών με την ελάχιστη διάβρωση. Το βαρέων καθηκόντων σχέδιο μπορεί να αντλήσει την υψηλή πυκνότητα και τους abraisive πηλούς και οι μεγάλες μεταβάσεις του στροφείου επιτρέπουν τη μεταφορά των μεγάλων μορίων χωρίς παρεμποδίσεις σε ένα ευρύ φάσμα της μεταλλείας, της επεξεργασίας και των βαριών βιομηχανικών εφαρμογών. Οι υγρές επιλογές άξονων στελεχών τελών είναι διαθέσιμες στις αυστηρές εφαρμογές καθήκοντος κοστουμιών. |
|
Σωλήνες στηλών και απαλλαγής |
Οι σωλήνες στηλών και απαλλαγής είναι διαθέσιμοι σε μια σειρά των υλικών για να ταιριάξουν τις απαιτήσεις των χειριστών. Οι τυποποιημένες επιλογές περιλαμβάνουν τον ήπιο χάλυβα και ευθυγραμμισμένο το λάστιχο ήπιο χάλυβα. Οι σύνθετες επιλογές είναι διαθέσιμες. |
|
Παροχή ηλεκτρικού ρεύματος |
Οι αντλίες μπορούν να οδηγηθούν άμεσα χρησιμοποιώντας τους ηλεκτρικούς κινητήρες ή τη ζώνη που οδηγούνται με είτε την καθορισμένη ταχύτητα είτε τη μεταβλητή λειτουργία ταχύτητας. |
Υλικό
|
Περιγραφή |
Τυποποιημένο υλικό |
Υλικές επιλογές |
|
Άξονας |
Ήπιος χάλυβας 4140 |
Διαθέσιμος κατόπιν αιτήσεως |
|
Κατοικία ρουλεμάν |
Χυτοσίδηρος |
|
|
Στήλη |
Ήπιος χάλυβας |
|
|
Ανώτερος διηθητήρας |
Λάστιχο |
Χυτοσίδηρος |
|
Χαμηλότερος διηθητήρας |
Χυτοσίδηρος |
|
|
Πίσω σκάφος της γραμμής |
27% άσπρος σίδηρος χρωμίου |
|
|
Περίβλημα αντλιών |
27% άσπρος σίδηρος χρωμίου |
Το λάστιχο ευθυγράμμισε τον άσπρο σίδηρο |
|
Στροφείο |
27% άσπρος σίδηρος χρωμίου |
Λάστιχο |
|
Σωλήνας απαλλαγής |
Ήπιος χάλυβας |
Το λάστιχο ευθυγράμμισε το σύνθετο ήπιου χάλυβα |
|
Πιάτο προσαρμοστών |
Ήπιος χάλυβας |
|
Δομή
| 1 | Περίβλημα Volute | 2 | υποστήριξη | 3 | Βάση μηχανών |
| 4 | Στροφείο | 5 | Αριστερό πιάτο υποστήριξης | 6 | Σωλήνας απαλλαγής |
| 7 | Οπίσθιο πιάτο σκαφών της γραμμής | 8 | Φέρον σώμα | 9 | Σωστό πιάτο υποστήριξης |
Ποιοτικός έλεγχος
Εξετάζουμε τη χημική περιεκτικότητα σε περιβλήματα από το φασματόμετρο για κάθε φούρνο. Το materiral πιστοποιητικό δοκιμής για τα κύρια μέρη θα μπορούσε να παρασχεθεί.
Κάναμε τη hydralic δοκιμή στατικής πίεσης για κάθε αντλία. Η hydralic έκθεση δοκιμής θα μπορούσε να παρασχεθεί.
Για την αντλία πηλού, κάνουμε ακριβώς τη staic δοκιμή ισορροπίας Για κάθε αντλία API610&Chemical, θα κάνουμε τη δυναμική δοκιμή ισορροπίας. Η έκθεση δοκιμής ισορροπίας θα μπορούσε να παρασχεθεί.
Θα κάνουμε τη δοκιμή απόδοσης για κάθε αντλία πριν από την παράδοση, θα εξετάσουμε την ικανότητα, το κεφάλι, την ταχύτητα αντλιών, την αποδοτικότητα, NPSHr, το θόρυβο αντλιών δόνησης και το tempreture συμπεριφοράς. Η έκθεση θα μπορούσε να παρασχεθεί.
