| Θεωρία: | Φυγοκεντρική αντλία | Ανώτατη ροή: | 364m 3 χ |
|---|---|---|---|
| Ανώτατο κεφάλι: | 58M | Υλικό: | Διαβρωτικό υλικό αντίστασης |
| Καύσιμα: | Ηλεκτρικός | Χρώμα: | Προσαρμοσμένη |
| Τάση: | 380V/660V/1140V | Δομή: | Ενός σταδίου αντλία |
| Όνομα Προϊόντος: | Υποβρύχια λυμάτων φρεατίων αντλία πηλού λάσπης καταδυμένη αντλία | ||
| Υψηλό φως: | vertical sump pump,industrial slurry pumps |
||
Λειαντικές πηλού αντλιών αναρρόφησης λάσπης αντλίες πηλού βυθοκόρων υποβρύχιες κάθετες
Περιγραφή προϊόντων
Οι κάθετες αντλίες πηλού ZJL-σειρών είναι ενιαία αντλία πηλού σκηνικής ενιαίος-αναρρόφησης φυγοκεντρική. Οι αντλίες ZJL-σειρών είναι σύμφωνα με τη θεωρία των διφασικών ρευστών και σχεδιάζονται σύμφωνα με την αρχή τη συνολική απώλεια. Η γεωμετρική μορφή των τμημάτων μεταβάσεων ροής της είναι κατάλληλη για τον όρο ροής του μέσου. Κατά αυτόν τον τρόπο, η υδραυλική απώλεια μεταξύ των μερών όπου ο στρόβιλος και η πρόσκρουση εμφανίζονται μειώνεται έτσι ώστε το γδάρσιμο των τμημάτων μεταβάσεων ροής μειώνεται η αποδοτικότητα νερού αυξάνεται οι τρέχοντας θόρυβοι και η δόνηση μειώνονται. Το κράμα υψηλός-χρωμίου, που έχει την υψηλή αντοχή, την αντίσταση διάβρωσης και την αντίσταση αντίκτυπου, χρησιμοποιείται για τα τμήματα μεταβάσεων ροής για να βελτιώσει τη ζωή υπηρεσιών.
Κύρια χρήση
|
· Μεταλλεία |
|
· Αστική κατασκευή |
|
· Βιομηχανία |
|
· Άνθρακας Preperation |
|
· Ορυκτή επεξεργασία |
|
· Χημική προήγηση |
Χαρακτηριστικά γνωρίσματα προϊόντων
1 τμήματα μεταβάσεων ροής: αυτός ο τύπος ένδυσης χρήσης αντλιών - ανθεκτικό μέταλλο, στροφείο επιλέξτε την ένδυση - ανθεκτικό μέταλλο ή λάστιχο.
2 φέροντα συστατικά: χρησιμοποιούμε τη λίπανση λιπών. Σύμφωνα με τη λίμνη πηλού σκουριάς το υγρό ύψος, μπορεί να επιλέξει τα διαφορετικά μήκη του άξονα αντλιών ή του σωλήνα αναρρόφησης.
3 σφραγίζοντας: Δεν χρειάζεται οποιοδήποτε νερό σφραγίδων άξονων ή σφραγίδων άξονων. Στον όγκο αναρρόφησης ο ανεπαρκής όρος μπορεί επίσης να λειτουργήσει κανονικά κατωτέρω.
Τεχνική παράμετρος
|
Πρότυπο
|
Καθαρίστε την απόδοση νερού |
Ενισχυτική μηχανή
|
|||||
|
Περιστρεφόμενη ταχύτητα ν |
Ροή Q |
Κεφάλι Χ |
Δύναμη άξονων PA |
αποτελεσματικότητα η |
|||
| r/min | (μ ³ /h) | μ | KW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||

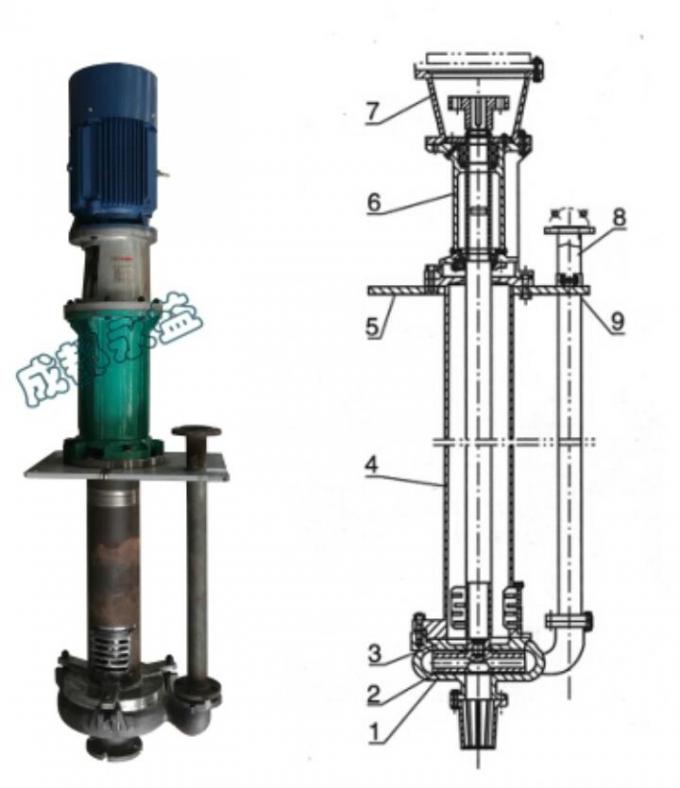

Δομή
| 1 | Περίβλημα Volute | 2 | υποστήριξη | 3 | Βάση μηχανών |
| 4 | Στροφείο | 5 | Αριστερό πιάτο υποστήριξης | 6 | Σωλήνας απαλλαγής |
| 7 | Οπίσθιο πιάτο σκαφών της γραμμής | 8 | Φέρον σώμα | 9 | Σωστό πιάτο υποστήριξης |

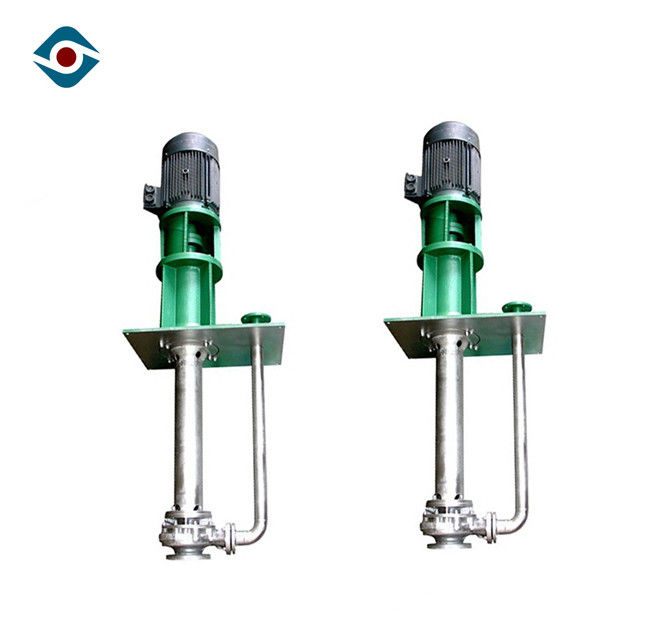

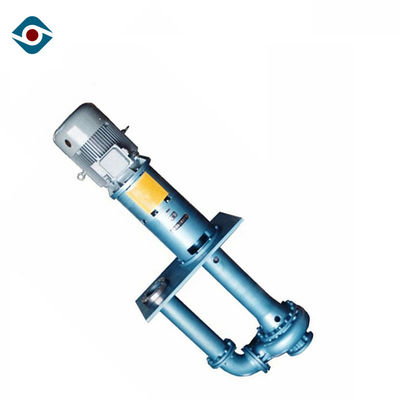

Εικόνα προϊόντων
Διάσταση εγκατάστασης
