| Ροή: | 6 ~ 364m ³/χ | Κεφάλι: | 6~58m |
|---|---|---|---|
| Υλικό: | Διαβρωτικό υλικό αντίστασης | Χρώμα: | Προσαρμοσμένη |
| Φλάντζα: | Προσαρμοσμένη | εφαρμογή: | Λύματα |
| Τάση: | 380V/660V/1140V | Δομή: | Ενός σταδίου αντλία |
| Επισημαίνω: | Κατακόρυφη αντλία Sump,βιομηχανικές αντλίες πηλού |
||
Κάθετη αντλία φρεατίων υψηλής ικανότητας, ανθεκτική φυγοκεντρική υψηλή πίεση αντλιών πηλού
Περιγραφή προϊόντων
Οι κάθετες αντλίες πηλού ZJL-σειρών είναι ενιαία αντλία πηλού σκηνικής ενιαίος-αναρρόφησης φυγοκεντρική. Οι αντλίες ZJL-σειρών είναι σύμφωνα με τη θεωρία των διφασικών ρευστών και σχεδιάζονται σύμφωνα με την αρχή τη συνολική απώλεια. Η γεωμετρική μορφή των τμημάτων μεταβάσεων ροής της είναι κατάλληλη για τον όρο ροής του μέσου. Κατά αυτόν τον τρόπο, η υδραυλική απώλεια μεταξύ των μερών όπου ο στρόβιλος και η πρόσκρουση εμφανίζονται μειώνεται έτσι ώστε το γδάρσιμο των τμημάτων μεταβάσεων ροής μειώνεται η αποδοτικότητα νερού αυξάνεται οι τρέχοντας θόρυβοι και η δόνηση μειώνονται. Το κράμα υψηλός-χρωμίου, που έχει την υψηλή αντοχή, την αντίσταση διάβρωσης και την αντίσταση αντίκτυπου, χρησιμοποιείται για τα τμήματα μεταβάσεων ροής για να βελτιώσει τη ζωή υπηρεσιών.
Τεχνική παράμετρος
|
Πρότυπο
|
Καθαρίστε την απόδοση νερού |
Ενισχυτική μηχανή
|
|||||
|
Περιστρεφόμενη ταχύτητα ν |
Ροή Q |
Κεφάλι Χ |
Δύναμη άξονων PA |
αποτελεσματικότητα η |
|||
| r/min | (μ ³ /h) | μ | KW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
Άριστα χαρακτηριστικά γνωρίσματα
1. Καμία διαρροή
Κατάλληλος για τα εύφλεκτα, εκρηκτικά, τοξικά, διαβρωτικά και ακριβά ρευστά ερμητικώς.
2. Καμία σφραγίδα άξονων
Κατάλληλος για τα ρευστά συστημάτων, υψηλής ή χαμηλότερης θερμοκρασίας υψηλών, υψηλά ρευστά σημείου τήξης.
3. Καμία εξωτερική λίπανση
Self-lubrication σχέδιο, καμία λίπανση που απαιτείται για το ρουλεμάν μηχανών και κανένα επίπεδο λίπανσης για να ελέγξει ή να διατηρήσει.
4. Συμπαγές σχέδιο
Μικρές, συμπαγείς και ανεξάρτητες, οι δαπάνες εγκαταστάσεων μειώνονται με τις ελάχιστες απαιτήσεις ιδρύματος.
5. Χαμηλού θορύβου & δόνηση
Συνολικά εσωκλειόμενος με ούτε τους ανεμιστήρες μηχανών ούτε τα εκτεθειμένα ρουλεμάν.

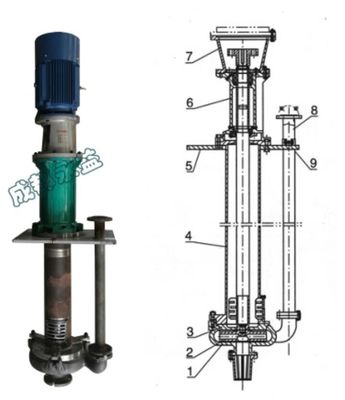

Διάσταση εγκατάστασης
Εφαρμογή
Στη μεταλλεία, τη μεταλλουργία, τη δύναμη, τον άνθρακα, τις χημικές ουσίες, τα οικοδομικά υλικά και άλλες βιομηχανίες, οι κάθετες αντλίες πηλού ZJL-σειρών μπορούν να χρησιμοποιηθούν για να μεταφέρουν το λειαντικό και διαβρωτικό πηλό που περιέχει τα στερεά μόρια (μέγιστη πυκνότητα solid-liquid του μίγματος: για το κονίαμα, 45% για τον πολτό, 60%).

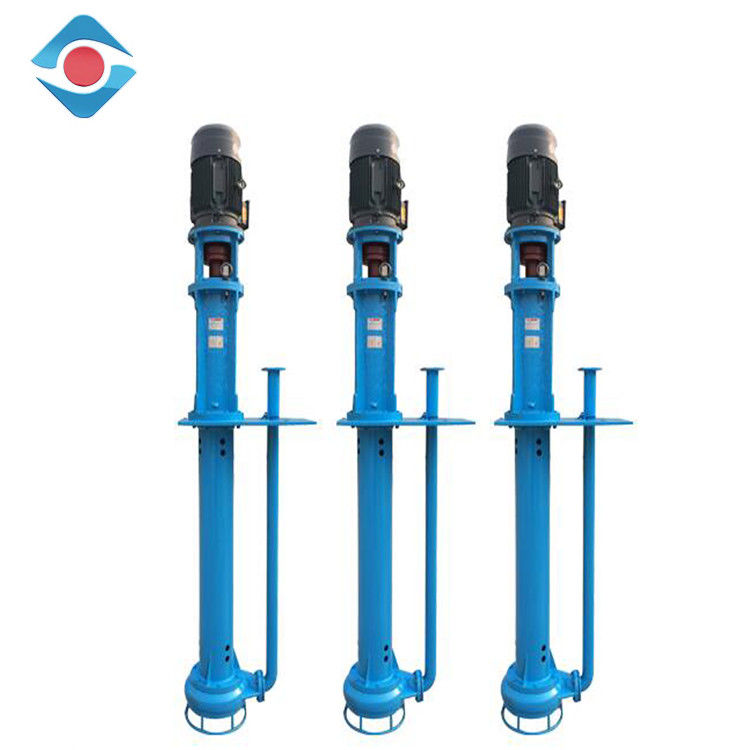

Εικόνα προϊόντων
