Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ροή: | 5-500m3/h | Κεφάλι: | 1070m |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -20°C μέχρι +120°C | Άξονας: | Μακρύς άξονας |
| Περιεκτικότητα σε στερεά: | Μέγιστος επιτρεπόμενος μέχρι 5% | Δομή: | Κάθετος |
| Χαρακτηριστικό γνώρισμα: | υψηλή αντίσταση διάβρωσης | ||
| Υψηλό φως: | vertical submersible centrifugal pumps,vertical long shaft pump |
||

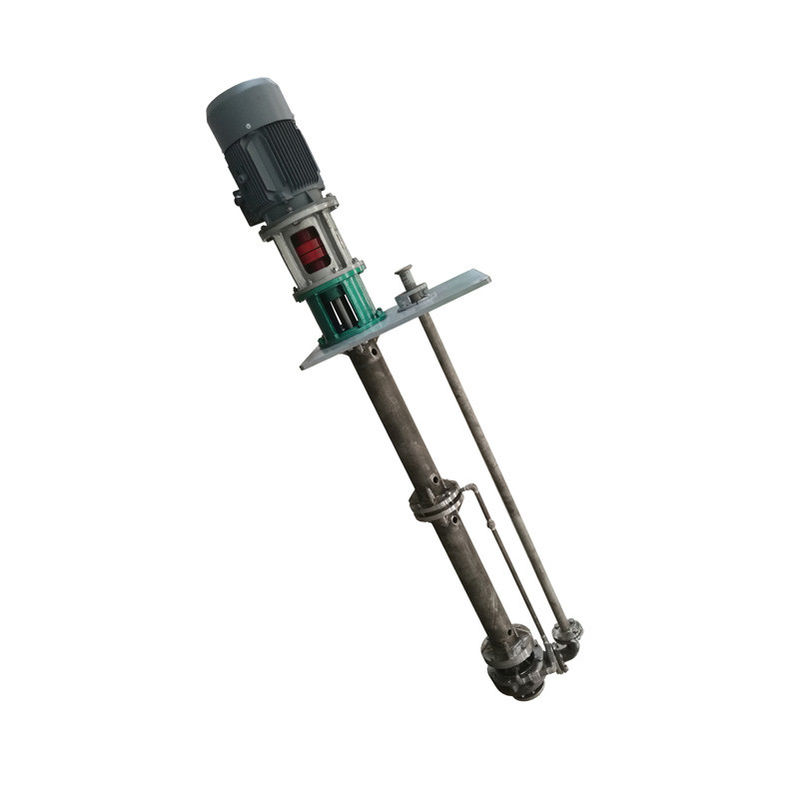

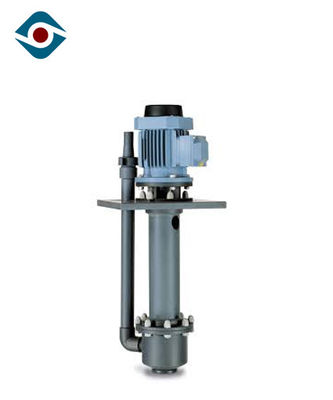

Μεγάλη αντλία βύθισης αντλιών ποσότητας εξαιρετικά αποδοτική κάθετη υποβρύχια απομακρύνοντας το νερό
Τι είναι υποβρύχια αντλία;
Μια υποβρύχια αντλία, όπως οποιαδήποτε άλληδήποτε αντλία, χρησιμοποιείται για να κινήσει τα υγρά από ένα σημείο προς άλλο. Μπορούμε να διαιρέσουμε την υποβρύχια αντλία δύο ημικαταδυόμενη αντλία και να συμπληρώσουμε συνολικά την υποβρύχια αντλία. Η μεγαλύτερη διαφορά μεταξύ μιας υποβρύχιας αντλίας και οποιουδήποτε άλλουδήποτε τύπου είναι ότι εγκαθίσταται εντελώς καταδυμένος στο υγρό ότι απαιτείται στην αντλία. Αυτός ο τύπος αντλίας έχει μια ερμητικώς σφραγισμένη μηχανή που στενός-συνδέεται με το σώμα αντλιών.
Εφαρμογή
1) Μεταβιβάστε το διαβρωτικό και λειαντικό υγρό μέσο (το στερεό περιεχόμενο δεν είναι όχι περισσότερος από 15%).
2) Στη χημική βιομηχανία, μεταλλουργία, βιομηχανία δύναμης, έγγραφο που κάνει τη βιομηχανία, τη βιομηχανία τροφίμων, τη βιομηχανία φαρμάκων και τη συνθετική βιομηχανία ινών
Πλεονέκτημα
Εμπύρευμα: Δεν ειναι απαραίτητο να εμπυρευματιστούν. Είναι self-priming επειδή λειτουργούν κάτω από την επιφάνεια του άντλησης του ρευστού.
Αποδοτικότητα: Μια υποβρύχια αντλία έχει την επικεφαλής πίεση του υγρού στο τέλος αναρρόφησης να την βοηθήσει να λειτουργήσει. Δεν πρέπει να χρησιμοποιήσει τόση ενέργεια στο υγρό σχεδίων στην αντλία και είναι, επομένως, αποδοτικότερο.
Διάβρωση: Οι υποβρύχιες αντλίες χρησιμοποιούνται συχνά για να χειριστούν τα διαβρωτικά και λειαντικά υγρά. Οι σφραγίδες είναι ειδικά επιρρεπής σε διάβρωση, η οποία οδηγεί στις διαρροές και τη ζημία στη μηχανή. Για να αντιδράσουν στη διάβρωση αυτές οι αντλίες πρέπει να αποτελεσθούν από το αντιδιαβρωτικό υλικό.
Δομή
Υλικό
| Μέρος αντλιών | Υλικό |
| Περίβλημα αντλιών | Οξύμαχος χυτοσίδηρος ή ειδικό ανοξείδωτο |
| Δαχτυλίδια στροφείων και ένδυσης | Ειδικό ανοξείδωτο |
| Ρουλεμάν μανικιών | Σιδηρο-Silicium ή ειδικό κράμα |
| Άξονας |
Διπλό ανοξείδωτο με την επένδυση FEP |
Τεχνική παράμετρος
|
Πρότυπο |
περιστραφείτε την ταχύτητα n=2950r/min |
περιστραφείτε την ταχύτητα n=1475r/min |
||||||
|
Ροή (m3/h) |
Επικεφαλής (μ) |
ρ=1 |
ρ=1.35 |
Ροή (m3/h) |
Κεφάλι |
ρ=1 |
ρ=1.35 |
|
|
Δύναμη μηχανών |
Δύναμη μηχανών |
|||||||
|
ZAL25-200 |
7.5-11.5 |
28-49 |
2.2-5.5 |
3-7.5 |
4-5.8 |
6.5-12 |
0.75-1.1 |
0.75-1.1 |
|
ZAL25-250 |
10.8-12.5 |
46-78 |
5.5-11 |
7.5-15 |
5.4-6.3 |
11.5-19.5 |
1.1-1.5 |
1.5-2.2 |
|
ZAL25-315 |
15.3-20 |
74-130 |
15-30 |
22-37 |
7.6-10 |
18.5-32 |
2.2-3 |
2.2-4 |
|
ZAL40-160 |
20-28 |
16-33 |
2.2-5.5 |
3-7.5 |
9.5-14 |
4.5-8 |
0.75-1.1 |
0.75-1.1 |
|
ZAL40-200 |
18-29 |
20-53 |
4-11 |
5.5-15 |
9.5-14.5 |
7-13 |
1.1-1.5 |
1.1-2.2 |
|
ZAL40-250 |
21-32 |
47-78 |
7.5-18.5 |
11-22 |
10.5-16 |
11-19.5 |
1.1-3 |
1.5-4 |
|
ZAL40-315 |
29-42 |
61-115 |
15-37 |
22-45 |
15-21 |
15-29 |
3-5.5 |
4-7.5 |
|
ZAL50-160 |
31-50 |
17-34 |
3-11 |
4-15 |
16.5-25 |
4-8.4 |
0.75-1.5 |
1.1-2.2 |
|
ZAL50-200 |
43-62 |
28-82 |
7.5-18.5 |
11-22 |
22-31 |
7-13 |
1.1-3 |
1.5-3 |
|
ZAL50-250 |
50-70 |
45-82 |
15-30 |
18.5-37 |
26-35 |
11-20 |
2.2-4 |
3-5.5 |
|
ZAL50-315 |
57-87 |
57-115 |
22-55 |
30-75 |
30-44 |
14-28 |
3-11 |
4-11 |
|
ZAL50-400 |
60-82 |
102-194 |
45-110 |
75-160 |
30-41 |
25-48 |
7.5-15 |
11-22 |
|
ZAL80-160 |
66-94 |
17-32 |
5.5-15 |
7.5-18.5 |
34-47 |
4-8 |
1.1-2.2 |
1.1-3 |
|
ZAL80-200 |
70-103 |
30-54 |
11-30 |
15-37 |
36-51 |
7.5-12.5 |
1.5-4 |
2.2-5.5 |
|
ZAL80-250 |
87-127 |
45-82 |
22-45 |
30-75 |
46-64 |
11-20 |
3-7.5 |
4-11 |
|
ZAL40-315 |
90-141 |
74-127 |
37-90 |
45-132 |
45-70 |
18-33 |
5.5-15 |
7.5-18.5 |
|
ZAL80-400 |
116-171 |
95-187 |
75-160 |
90-220 |
53-85 |
25-46 |
11-22 |
15-30 |
|
ZAL100-160 |
110-162 |
12-29 |
7.5-22 |
11-30 |
55-81 |
3-7.2 |
1.1-3 |
1.5-4 |
|
ZAL100-200 |
135-193 |
26-50 |
18.5-45 |
30-55 |
70-95 |
6-12.5 |
3-5.5 |
3-7.5 |
|
ZAL100-250 |
170-230 |
44-79 |
37-75 |
45-90 |
90-115 |
10-20 |
5.5-11 |
7.5-15 |
|
ZAL100-315 |
170-250 |
71-126 |
75-132 |
75-200 |
86-125 |
17.5-31 |
11-18.5 |
11-30 |
|
ZAL100-400 |
224-300 |
105-194 |
110-250 |
160-355 |
115-150 |
26-48 |
15-37 |
22-45 |
|
ZAL150-250 |
310-190 |
40-74 |
55-110 |
75-160 |
155-195 |
10-18.5 |
11-15 |
11-22 |
|
ZAL150-315 |
310-442 |
68-125 |
90-250 |
132-355 |
150-220 |
17-32.5 |
15-30 |
18.5-45 |
|
ZAL150-400 |
400-520 |
113-502 |
200-400 |
280-500 |
200-260 |
28-51 |
30-55 |
37-75 |
|
ZAL150-500 |
|
|
|
|
208-300 |
45-77 |
45-110 |
75-132 |
|
ZAL150-630 |
|
|
|
|
220-360 |
60-115 |
75-200 |
110-250 |
|
ZAL200-250 |
470-610 |
32-72 |
75-160 |
90-220 |
240-305 |
8-17.5 |
11-22 |
15-30 |
|
ZAL200-315 |
480-710 |
65-122 |
132-355 |
185-450 |
350-350 |
15-30 |
18.5-45 |
22-55 |
|
ZAL200-500 |
|
|
|
|
330-495 |
48-84 |
75-185 |
90-220 |
|
ZAL200-560 |
|
|
|
|
350-540 |
62-105 |
110-250 |
132-355 |
|
ZAL200-630 |
|
|
|
|
372-580 |
75-132 |
132-315 |
185-450 |
|
ZAL250-315 |
|
|
|
|
424-545 |
13-27 |
30-55 |
37-75 |
|
ZAL250-400 |
|
|
|
|
500-660 |
24-49 |
53-132 |
75-160 |
|
ZAL250-500 |
|
|
|
|
630-800 |
42-82 |
110-280 |
160-400 |
|
ZAL250-560 |
|
|
|
|
665-860 |
57-106 |
160-400 |
250-560 |
|
ZAL300-400 |
|
|
|
|
780-1050 |
26-48 |
90-200 |
132-280 |
|
ZAL300-500 |
|
|
|
|
870-1240 |
42-78 |
160-450 |
250-560 |
|
ZAL300-560 |
|
|
|
|
950-1340 |
56-104 |
280-560 |
400-800 |
|
ZAL300-630 |
|
|
|
|
950-1450 |
75-132 |
355-1000 |
500-1400 |
|
ZAL300-500 |
|
|
|
|
1300-1870 |
38-74 |
220-630 |
315-1000 |
|
ZAL300-560 |
|
|
|
|
1500-2040 |
54-98 |
355-900 |
500-1250 |
Σειρά απόδοσης
