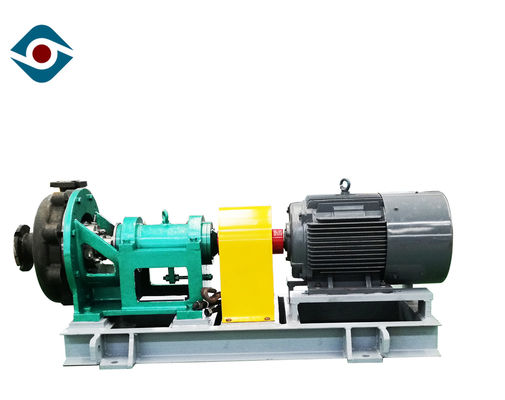

Η ανοικτή πλάτη τύπων βγάζει τη φυγοκεντρική μόνη οριζόντια εγκατάσταση αντλιών εμπυρεύματος

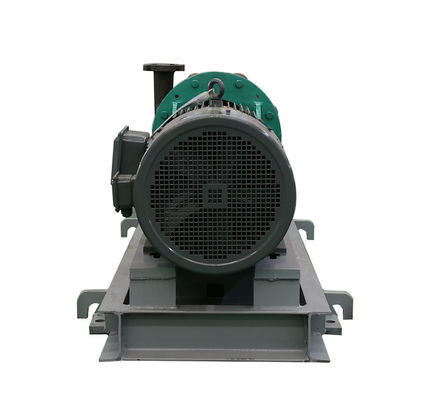

Η ανοικτή πλάτη τύπων βγάζει τις οριζόντιες φυγοκεντρικές Self-priming αντλίες εγκατάστασης

Στοιχεία λειτουργίας

Μέγεθος απαλλαγής: 20mm ~250mm

Μέγεθος κολπίσκων: 32mm~300mm

Ικανότητα: 4~2000m ³ /h

Κεφάλι: 2~160m

Μέγιστη αποδοτικότητα: 65%

NPSH: 0m~3.5m

Τύπος στροφείων: κλειστός/κατά το ήμισυ ανοίξτε

Περιστροφή/λεπτό: 1450r/min~2900rpm

Κατασκευή

• σφραγίδες συσκευασίας ή μηχανικές σφραγίδες
• οριζόντια εγκατάσταση
• Ονομαστική διάμετρος: DN32~DN300
• ρύπος-ανθεκτικό ανοικτό στροφείο
• η εκκαθάριση του στροφείου μπορεί να ρυθμιστεί βέλτιστα από το εξωτερικό
• οριζόντια αναρρόφηση και κάθετη απαλλαγή
• ακτινωτή αντλία διάσπασης volute

Υλικό

• Βαθμολογημένος γκρίζος χάλυβας άνθρακα χυτοσιδήρου (Wcb)
• Χάλυβας κραμάτων Cf8
• Cf8m Cf3
• Cf3m (SS-316l) κράμα 20
• Cd4mcu. Νι-κράματα νικελίου
• Νι-αντισταθείτε σε 2-1nicl
• R55 Hastelloy- B/C
• Μέταλλο/χαλκός πυροβόλων όπλων

Χαρακτηριστικό γνώρισμα δομών

• ISO5199 και πρότυπα GB/T5656

• με βάση μια προηγμένη υδραυλική πρότυπη, υψηλότερη αποδοτικότητα

• υψηλή μεταβλητότητα και ευρεία σειρά εφαρμογής

• τράβηγμα-πίσω σχέδιο: μειώστε τις δαπάνες συντήρησης και επισκευής

• ανταλλάξιμα μέρη

• GB/T9113.1-2000PN2.5MPa τυποποιημένη φλάντζα

Λεπτομέρειες

Περίβλημα αντλιών: volute το σχέδιο περίπτωσης, ακτινωτή διάσπαση με τα ενσωματωμένα πόδια, παρέχει την άριστη αντίσταση στα φορτία σωληνώσεων και τη βελτιωμένη αξιοπιστία. Βγάλτε το σχέδιο το καθιστά πιθανό να αφαιρέσει το περιστρεφόμενο στοιχείο χωρίς επιρροή της λειτουργίας δακτυλίων της μηχανής.

Στροφείο: Το Inpleller inblock πετιέται. Υπάρχουν δύο τρόποι να ισορροπηθεί η αξονική δύναμη της αντλίας: όταν η ονομαστική διάμετρος του στροφείου είναι λιγότερο ή ίσο προς 250mm, η πίσω λεπίδα χρησιμοποιείται για να ισορροπήσει τη δύναμη όταν η ονομαστική διάμετρος του στροφείου είναι μεγαλύτερη από ή ίσος σε 315mm, το σφραγίζοντας δαχτυλίδι και η τρύπα ισορροπίας χρησιμοποιούνται για να ισορροπήσουν τη δύναμη. Η υπόλοιπη αξονική δύναμη απορροφάται από ένα σύνολο γωνιακών ρουλεμάν επαφών.

Σφραγίδα άξονων: Η διάσταση της κοιλότητας σφραγίδων άξονων καλύπτει τις απαιτήσεις των διάφορων τύπων σφραγίδων άξονων. Η σφραγίδα συσκευασίας, η ενιαία μηχανική σφραγίδα τελών, η διπλή σφραγίδα πίεσης, η pressureless διπλή σφραγίδα, και η μηχανική σφραγίδα κασετών μπορούν να χρησιμοποιηθούν για να ικανοποιήσουν την ανάγκη των πελατών.
