Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ανώτατη ροή: | 1000m3/h | Ανώτατο κεφάλι: | 120M |
|---|---|---|---|
| Χρώμα: | Προσαρμοσμένη | Ταχύτητα: | 1450rpm |
| εφαρμογή: | Χημική βιομηχανία | Λέξεις-κλειδιά: | Οριζόντια χημική αντλία |
| Υψηλό φως: | high pressure chemical pump,electric chemical pump |
||

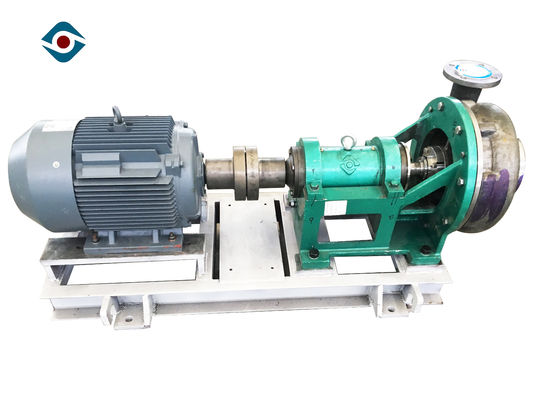

Υψηλή αντλία επεξεργασίας Fow βιομηχανική χημική με τη δυναμική σφραγίδα για το υγρό διάβρωσης
Συνοπτική εισαγωγή
Χαρακτηριστικά γνωρίσματα
1. WD η αντιδιαβρωτική και wear-resistant οριζόντια φυγοκεντρική αντλία σειράς υιοθετεί την τρέχουσα γενική δομή: η υποστήριξη υποστηριγμάτων και η οπίσθια μορφή πορτών, που καθιστούν την αποσύνθεση και τη συντήρηση αντλιών ασφαλείς και κατάλληλες, και το κόστος συντήρησης και επισκευής είναι χαμηλές.
2. WD η αντιδιαβρωτική και wear-resistant οριζόντια φυγοκεντρική αντλία σειράς υιοθετεί το μορφωματικό σχέδιο δομών CAD, περισσότερα από 20 πρότυπα, μόνο 5 φέροντες οργανισμοί. Τα μέρη της ίδιας σειράς έχουν τη μεγάλη ανταλλαξιμότητα. Οι φλάντζες κολπίσκων και εξόδου των αντλιών WD ακολουθούν τα πρότυπα HG20592-2000PN16Mpa, και τα διαφορετικά πρότυπα φλαντζών μπορούν να εφαρμοστούν σύμφωνα με τις απαιτήσεις χρηστών.
3. WD η αντιδιαβρωτική και wear-resistant οριζόντια φυγοκεντρική αντλία σειράς υιοθετεί το ακέραιο πετώντας στροφείο. Το σώμα αντλιών υιοθετεί το ευρύ σχέδιο καναλιών ροής, το οποίο καθιστά την αντλία προσαρμόσιμη στις συνθήκες εργασίας και έχει την ισχυρή αντλία που περνά τη δυνατότητα.
4. Είναι ιδιαίτερα κατάλληλο για το υψηλό στερεό περιεχόμενο, το υψηλό ιξώδες και το εύκολο μέσο κρυστάλλωσης. Έχει την υψηλή αποδοτικότητα και την άριστη απόδοση αντι-δημιουργίας κοιλότητας.
Σειρά προδιαγραφών
Μέγεθος απαλλαγής: 40mm~200mm
Μέγεθος κολπίσκων: 50mm~250mm
Ικανότητα: 8 ~ 800 μ ³ /h
Κεφάλι: 10 ~ 90 μ
Μέγιστη αποδοτικότητα: 70%
NPSH: 1.4m~4.5m
Τύπος σφραγίδων: μηχανική σφραγίδα/δυναμική σφραγίδα/σφραγίδα συσκευασίας
Περιστροφή/λεπτό: 1450 r/min
Δομή
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |
Λεπτομέρειες προϊόντων
Στροφείο:
Στενό στροφείο: Είναι κατάλληλο για τα καθαρά υγρά, τα υγρά περιέχουν τα λεπτά στερεά μόρια, λεπτά ποτά
Ανοικτό στροφείο: Είναι κατάλληλο για τα καθαρά υγρά, τα υγρά περιέχουν το λεπτό στερεό μόριο, τα λειαντικά υγρά, τους πηλούς και το απόθεμα εγγράφου μέχρι τη συνέπεια 8%.
Μηχανική σφραγίδα
Διπλή μηχανική σφραγίδα:
Ενιαία μηχανική σφραγίδα:
Διάσταση εγκατάστασης
