| Ανώτατη ροή: | 1000m3/h | Ανώτατο κεφάλι: | 120M |
|---|---|---|---|
| εφαρμογή: | Χημική βιομηχανία | Εξουσία: | Ηλεκτρικός |
| Σχήμα: | ως αίτημα | συσκευασία: | ΞΎΛΙΝΑ ΠΛΑΊΣΙΟ |
| Τύπος σφραγίδων: | Μηχανική σφραγίδα συσκευασίας σφραγίδων σφραγίδων δυναμική | Δομή: | Ακτινωτή διάσπαση |
| Επισημαίνω: | υψηλή χημική αντλία,Χημική φυγοκεντρική αντλία |
||

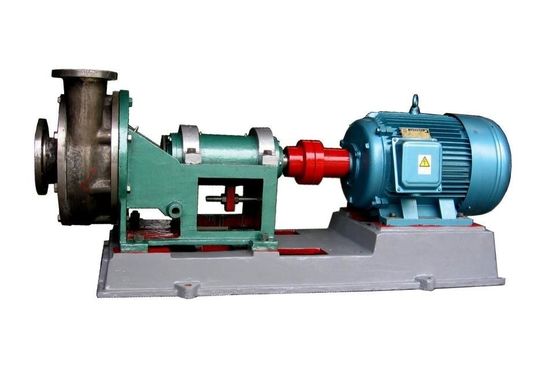

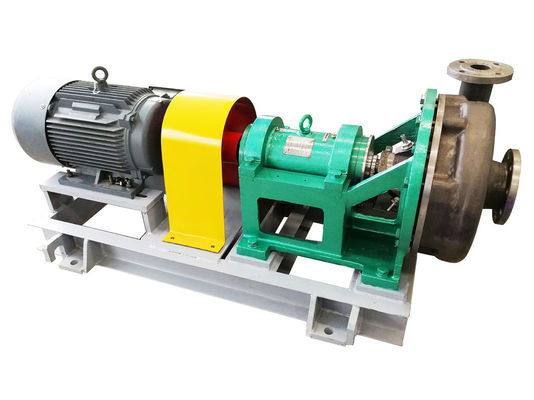

Τριφασικές μόνες βιομηχανικές χημικές όξινες αντλίες εμπυρεύματος για τα διαβρωτικά μακρά ζωή χημικών ουσιών
Αρχή εργασίας
Όταν λέμε τις χημικές αντλίες, μπορούμε να σκεφτούμε τους διάφορους τύπους χημικών αντλιών, όπως η αντλία διαφραγμάτων, περισταλτική αντλία, μαγνητική αντλία και ούτω καθεξής. Αλλά η πιό κοινή χημική αντλία είναι δύο τύποι: φυγοκεντρική αντλία και αντλίες διαφραγμάτων.
Η χημική αντλία μας είναι η ενιαία σκηνική φυγοκεντρική αντλία και οδηγούνται με τους ηλεκτρικούς κινητήρες. Η μηχανή παρέχει την ενέργεια, ο άξονας και το στροφείο περιστρέφονται, η περιστροφή διευκολύνει τη ρευστή ροή.
Capacityis των αντλιών μας της μεγάλης σειράς: από ένα milliliter ανά λεπτό στις εκατοντάδες των γαλονιών ανά ώρα. What περισσότερο, παρέχουμε τα διάφορα ανθεκτικά υλικά corrision: 304, 316, 316L, A33, Hastelloy, κράμα 20#, κ.λπ. Αλλά που κάποιο είναι το καταλληλότερο υλικό είναι ανάλογα με το μέσο η λαβή αντλιών με.
Χαρακτηριστικά γνωρίσματα
1. Καμία διαρροή
Μηχανικό σφραγίδα χρήσης ή στροφείο κακίας + δυναμικό sealwhile υποκατάστημα συσκευασίας συσκευασίας. Η μηχανική σφραγίδα σχεδιάζεται από την επιχείρησή μας.
2. Υψηλή αποδοτικότητα
Το στροφείο και η περίπτωση έχουν ένα βελτιωμένο σχέδιο.
3. Μακριά ζωή υπηρεσιών
Τα μέρη ροής αποτελούνται από τον υψηλό φορετό χυτοσίδηρο.
4. Καμία μαρμελάδα
Το στροφείο έχει το ευρύ πέρασμα ροής.
5. Όμορφη εμφάνιση
Η δομή είναι συμπαγής και όμορφη.
Τεχνική παράμετρος
|
πρότυπο |
Απόδοση καθαρού νερού |
||||||
|
ροή (m3/h) |
κεφάλι (μ) |
ταχύτητα (r/min) |
μέγιστος αποδοτικότητα (%) |
NPSH (NPSHr) μ |
επικεφαλής βάρος αντλιών Κλ |
τμήμα άξονων |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Πρότυπος καθορισμός προϊόντων
Το πρότυπο δείχνει τη διάμετρο απαλλαγής, την αντλία serie, τη διάμετρο διαμέτρων στροφείων και τον τύπο στροφείων.
Το στροφείο έχει τους πολυ τύπους: κλειστή, semi-open, πλήρως ανοικτή, στροβιλιμένος δομή.
Διάγραμμα δομών
| *1 | Βίδα κλειδώματος | *8 | Αίθουσα στροφείων κακίας | 15 | Μπροστινό ρουλεμάν ΚΑΠ | 22 | Τηγάνι πετρελαίου | *29 | Μανίκι |
| 2 | Στόλισμα | 9 | O-ring | *16 | Μπροστινό ρουλεμάν | 23 | Καρύδι ρύθμισης | 30 | Δαχτυλίδι με σφραγιδόλιθο νερού |
| *3 | Καρύδι στροφείων | *10 | Στροφείο κακίας | 17 | Φέρον σώμα | 24 | Βίδα ρύθμισης | 31 | Υλικό πληρώσεως |
| 4 | O-ring | *11 | Αίθουσα συσκευασίας | 18 | Φέρον υποστήριγμα | 25 | Φέρον υποστήριγμα σωμάτων | 32 | O-ring |
| *5 | Στροφείο | 12 | O-ring | *19 | Οπίσθιο ρουλεμάν | *26 | άξονας | *33 | κλειδιά |
| *6 | Σώμα αντλιών | 13 | Ακροφύσιο νερού ξεβγαλμάτων | 20 | Κάλυψη οπίσθιου ρουλεμάν | 27 | Κάλυψη ασπίδων | ||
| 7 | O-ring | 14 | Νερό που διατηρεί το πιάτο | 21 | Κλειδί | 28 | Αδένας συσκευασίας |
Pre-sale υπηρεσία
1. Υπαγόρευση στην απάντηση
2. Ανταγωνιστικότητα τιμών όπως συγκρίνει με άλλο προμηθευτή
3. Η επίσκεψη εργοστασίων είναι διαθέσιμη εάν χρειάζεστε.
4. Οι πληροφορίες εσείς πρέπει να παρέχουν:
| Ικανότητα |
||
| Κεφάλι (ροή) |
||
| Μέσο |
Υγρό |
|
| PH |
||
| Συγκεκριμένη πυκνότητα |
||
| Μέγεθος μορίων |
||
| Τάση/συχνότητα μηχανών |
||
| Υλικό (αν απαιτείται) |
||
Μετά από την υπηρεσία
1. Η στερεότυπη επισήμανση θα είναι γίνοντη έγκαιρη.
2. Παρέχετε τους πελάτες ένας-yar-ένας εξουσιοδότηση για να σιγουρευτείτε την εργασία μηχανών καλά.
3. Οι προτάσεις και οποιαδήποτε σχόλια & η αντανάκλαση από τον πελάτη θα αντιμετωπίζονταν στην προτεραιότητα.
