| Θεωρία: | Δίνη | Ανώτατη ροή: | 800m3 / χ |
|---|---|---|---|
| Κεφάλι: | 10~50m | Τάση: | 380V |
| Φλάντζα παραγωγής: | DN40-DN250 | Ταχύτητα: | 1500rpm |
| Προστασία αντλιών: | IP44/IP54 | KY: | αντλία στροφείων δίνης |
| Επισημαίνω: | υποβρύχιες αντλίες στροφείων δίνης,αντλία τύπων δίνης |
||

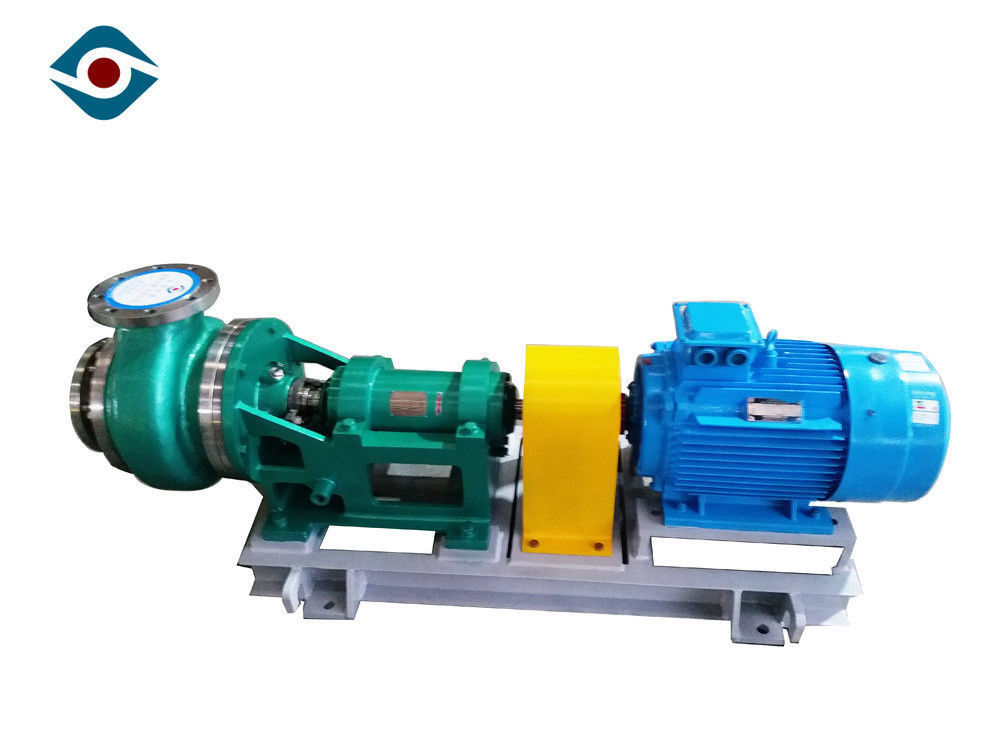

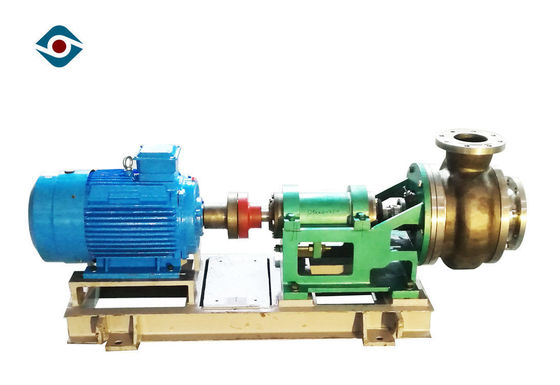

380V ορείχαλκου δίνης στροφείων μόνο εμπύρευμα αντλιών περιφερειακών αντλιών ηλεκτρικό χημικό
Εισαγωγή προϊόντων
Η αντλία δίνης σειράς XWD έχει την υψηλή ασφάλεια και την αξιοπιστία, την ισχυρή μεταβλητότητα και την ευρεία σειρά εφαρμογής. Συγχρόνως, υιοθετεί την τρέχουσα γενική δομή, υποστήριξη υποστηριγμάτων, μπροστινό και πίσω μέρος άνοιγμα πορτών. Είναι πολύ ασφαλές και κατάλληλο να αποσυνθέσει και να διατηρήσει με το χαμηλότερο κόστος.
Η αντλία δίνης σειράς XWD υιοθετεί το μορφωματικό σχέδιο δομών CAD, συστατική συνέλευση, περισσότερα από 20 πρότυπα, μόνο 5 φέροντες οργανισμούς και τα φέροντα υποστηρίγματα σωμάτων. Τα μέρη της ίδιας σειράς έχουν τη μεγάλη ανταλλαξιμότητα. Οι φλάντζες κολπίσκων και εξόδου της αντλίας που υιοθετεί GB91131-2000PN1.6Mpa (τυποποιημένη φλάντζα 16bar), αυτό μπορούν επίσης να χρησιμοποιήσουν τη φλάντζα των διαφορετικών προτύπων σύμφωνα με τις απαιτήσεις χρηστών.
Η αντλία δίνης σειράς XWD είναι ακέραια ρίψη με το semi-open στροφείο. Το σώμα αντλιών υιοθετεί το ευρύ κανάλι ροής, το οποίο καθιστά την αντλία προσαρμόσιμη στις συνθήκες εργασίας και το μέσο πέρασε εύκολα. Είναι ιδιαίτερα κατάλληλο για το μέσο που είναι υψηλό στερεό περιεχόμενο, υψηλό ιξώδες, εύκολη κρυστάλλωση. Έχει την υψηλή αποδοτικότητα και την άριστη απόδοση αντι-δημιουργίας κοιλότητας. Το στροφείο έχει τις πίσω λεπίδες, οι οποίες μπορούν να μειώσουν την αξονική ώθηση, να αποτρέψουν τα στερεά μόρια από την είσοδο του βοηθητικού στροφείου, να μειώσουν το γδάρσιμο του βοηθητικού στροφείου και να παρατείνουν τη ζωή υπηρεσιών του στροφείου.
Οι σφραγίδες άξονων αντλιών σειράς XWD υιοθετούν το στροφείο κακίας + τη δυναμική σφραγίδα συσκευασίας, τη μηχανική σφραγίδα ενιαίος-τελών, την πλάτη με πλάτη μηχανική σφραγίδα διπλός-τελών, τη μηχανική σφραγίδα διπλός-τελών σειράς και τη σφραγίδα κασετών.
Τεχνική παράμετρος
|
Πρότυπο |
Απόδοση καθαρού νερού | ||||
|
Ροή (μ ³ /h) |
Κεφάλι (μ) |
Περιστρεφόμενη ταχύτητα (r/min) |
Αποδοτικότητα (%) |
NPSHr (μ) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Εφαρμογή
|
♦ παροχή νερού και αποχέτευση συστημάτων κεντρικής θέρμανσης |
|
♦ επιχειρήσεις μεταλλουργίας σιδήρου και χάλυβα |
|
♦ μύλοι εγγράφου |
|
♦ πετροχημικές εγκαταστάσεις καθαρισμού |
|
♦ πετρελαιοφόρες περιοχές |
|
♦ κατασκευή των εγκαταστάσεων θερμικής παραγωγής ενέργειας και των σταθμών παραγωγής ηλεκτρικού ρεύματος |
|
♦ αερολιμένες, χημικά εργοστάσια |
|
♦ υφαντικοί μύλοι, εργοστάσια ζάχαρης |
|
♦ εργοστάσια χημικής βιομηχανίας, σταθμοί παραγωγής ηλεκτρικού ρεύματος |
|
♦ ορυχεία |
|
♦ άρδευση αποξηράνσεων καλλιεργήσιμου εδάφους και υδραυλική εφαρμοσμένη μηχανική. |
Στοιχεία λειτουργίας
| Πρότυπο | Αντλία δίνης XWD-σειρών |
| Πίεση | 1.6MPa |
| Ικανότητα | 8~750m ³ /h |
| Κεφάλι | 69% |
| Μέγιστη αποδοτικότητα | 2.4m~3.3m |
| NPSH | μέχρι 1500kg |
| Βάρος αντλιών | 1450r/min |
| Περιστροφή/λεπτό | 1450r/min |
| Δύναμη μηχανών | 250KW |
| Θερμοκρασία | -50℃-130℃ |
Δομή
|
1 |
μπροστινή κάλυψη |
8 |
ξεπλένοντας ακροφύσιο |
15 |
οπίσθιο ρουλεμάν |
22 |
φέρον υποστήριγμα σωμάτων |
29 |
O-ring |
|
2 |
ένδυση-αντισταθείτε στο πιάτο |
9 |
αδένας συσκευασίας |
16 |
κάλυψη οπίσθιου ρουλεμάν |
23 |
μπροστινό ρουλεμάν |
30 |
O-ring |
|
3 |
στροφείο |
10 |
μπροστινό ρουλεμάν ΚΑΠ |
17 |
οπίσθιος αδένας παρεμβυσμάτων ελαίου |
24 |
παρέμβυσμα ελαίου πλαισίου |
31 |
κλειδί |
|
4 |
σώμα αντλιών |
11 |
φέρον υποστήριγμα σωμάτων |
18 |
κλειδί |
25 |
μπροστινός αδένας παρεμβυσμάτων ελαίου |
32 |
καρύδι στροφείων |
|
5 |
αίθουσα στροφείων κακίας |
12 |
φέρον σώμα |
19 |
παρέμβυσμα ελαίου πλαισίου |
26 |
υλικό πληρώσεως |
33 |
βίδα κλειδαριών |
|
6 |
στροφείο κακίας |
13 |
ρουλεμάν |
20 |
καρύδι ρύθμισης |
27 |
δαχτυλίδι με σφραγιδόλιθο νερού |
|
|
|
7 |
δωμάτιο συσκευασίας |
14 |
τηγάνι διαφραγμάτων πετρελαίου |
21 |
βίδα ρύθμισης |
28 |
μανίκι |
Μετά από την υπηρεσία
1. Η στερεότυπη επισήμανση θα είναι γίνοντη έγκαιρη.
2. Παρέχετε την ενός έτους εξουσιοδότηση πελατών για να σιγουρευτείτε την εργασία μηχανών καλά.
3. Οι προτάσεις και οποιαδήποτε σχόλια & η αντανάκλαση από τον πελάτη θα αντιμετωπίζονταν στην προτεραιότητα.
FAQ
1. Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε ένας κατασκευαστής που καθιερώνονται το 1995, επαγγελματικός κατασκευαστής της αντλίας χημικός-διαδικασίας και αναμίκτης εξοικονόμησης ενέργειας με περισσότερο από την είκοσι ετών εμπειρία.
2. Q: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Η διαταγή batch θα σταλεί μέσα σε 40 εργάσιμες ημέρες μετά από να λάβει την κατάθεση.
3. Q: Ποια είναι η πολιτική υπηρεσιών εξουσιοδότησής σας;
Α: 12 οι μήνες για όλα τα προϊόντα, και κάποια εξουσιοδότηση προϊόντων είναι 24months.
4. Q: Ποιες πληροφορίες Ι ανάγκη να προσφέρει για την αναφορά;
Α: Μέσο: __________pH: ______
Συγκεκριμένη πυκνότητα: _____θερμοκρασία: _______
Ικανότητα/ροή: ________m3/h κεφάλι: _________m
Τάση: ____________V συχνότητα: _________Hz
Δύναμη: _____________KW
5. Q: Ποια είναι η ελάχιστη ποσότητά σας;
Α: Ένα σύνολο χαιρετίζεται επίσης σε μας.
