| Ποσοστό ροής: | 4-2040 μ3/χ | Επικεφαλής σειρά: | 2300m |
|---|---|---|---|
| Impeller: | Κλειστός | Φάση: | Μονοφασικοί |
| Πίεση: | 25bar | Μοτέρ: | IP55 |
| Επισημαίνω: | φυγοκεντρική χημική αντλία,αντλίες που χρησιμοποιούνται στη χημική βιομηχανία |
||
4-2040m3/h αντιοξική αντι-διαβρωτική οριζόντια χημική ενιαία φάση αντλιών για το διυλιστήριο πετρελαίου
Χαρακτηριστικό γνώρισμα προϊόντων
ενός σταδίου, οριζόντια ακτινωτή αντλία διάσπασης volute
κλειστό πρότυπα στροφείο και ανοικτό στροφείο
αναπληρώσιμα σώμα αντλιών και δαχτυλίδι στροφείων
σφραγίδα συσκευασίας και μηχανική σφραγίδα
οι φλάντζες ακολουθούν το ΜΒ, DIN, Ansi, πρότυπα Hg

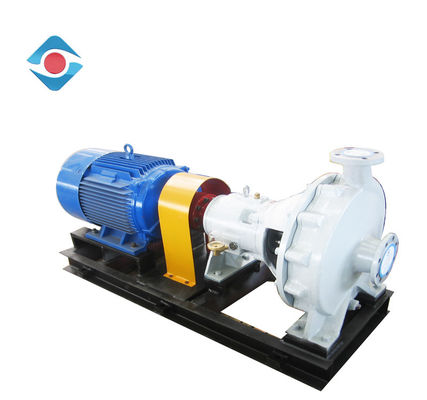

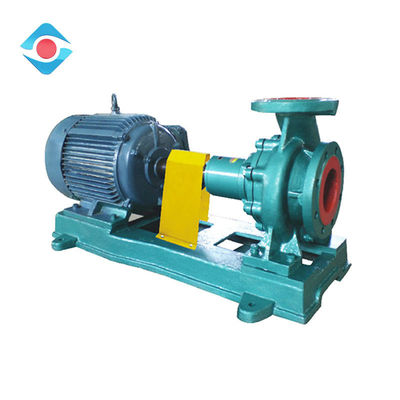

Επίδειξη προϊόντων
Πρότυπος καθορισμός
Το πρότυπο defination μπορεί να σας βοηθήσει να καταλάβετε την αντλία σαφώς, τη διάμετρο στροφείων και τη διάμετρο εξόδου. ZA80-200 για παράδειγμα:
Τμηματικό σχέδιο
|
102.00 |
σώμα αντλιών |
161.00 |
κάλυψη αντλιών |
183.00 |
Πόδι υποστήριξης |
|
210.00 |
άξονας |
230.00 |
στροφείο |
320.00 |
Κατ'α της τριβής ρουλεμάν |
|
320.01 |
Κατ'α της τριβής ρουλεμάν |
330.00 |
Φέρον υποστήριγμα |
360.00 |
Φέρουσα κάλυψη |
|
360.01 |
Φέρουσα κάλυψη |
400.00 |
Επίπεδο στόλισμα |
400.01 |
Επίπεδο στόλισμα |
|
412.00 |
Δαχτυλίδι Ο |
412.01 |
Δαχτυλίδι Ο |
433.00 |
Μηχανική σφραγίδα |
|
433.01 |
Μηχανική σφραγίδα |
471.00 |
Σφραγίζοντας κάλυψη |
471.01 |
Σφραγίζοντας κάλυψη |
|
502.00 |
Εγκιβωτίζοντας δαχτυλίδι ένδυσης |
502.01 |
Εγκιβωτίζοντας δαχτυλίδι ένδυσης |
502.02 |
Εγκιβωτίζοντας δαχτυλίδι ένδυσης |
|
503.00 |
Δαχτυλίδι ένδυσης στροφείων |
503.01 |
Δαχτυλίδι ένδυσης στροφείων |
507.00 |
deflrctor |
|
507.01 |
deflector |
524.00 |
μανίκι |
524.01 |
μανίκι |
|
638.00 |
Σταθερός-ισόπεδος-oiler |
644.00 |
Λαδώνοντας δαχτυλίδι |
673.00 |
Φίλτρο διεξόδων |
|
710.00 |
σωλήνας |
915.00 |
Περασμένο κλωστή ένθετο |
922.00 |
Καρύδι στροφείων |
|
923.00 |
Φέρον καρύδι |
932.00 |
circlip |
Προδιαγραφή
| Χημική αντλία διαδικασίας ZA-σειρών | ||
| Τεχνική παράμετρος | Μέσο | |
| DN | 25400mm |
|
| Ροή Q | <2600m3> | |
| Επικεφαλής Χ | <250m> | |
| Πίεση Π | <2> | |
| Θερμοκρασία Τ | -80℃-450℃ | |
Καμπύλη απόδοσης
