Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Θεωρία: | Αντλία ροής μιγμάτων | Ροή: | 200-6500m3/h |
|---|---|---|---|
| Κεφάλι: | 825m | Impeller: | Κλειστός ημι ανοικτός |
| μάρκα: | Yongyi Chengdu | Πίεση: | 1.6Mpa |
| PH: | 4.5-8 | θερμοκρασία: | -20~120℃ |
| Φλάντζα: | Προσαρμοσμένη | ||
| Υψηλό φως: | mixed flow centrifugal pump,mixed flow pump |
||
Cantilever ζωής υπηρεσιών μεγάλης περιεκτικότητας μακριά οριζόντια οριζόντια αντλία ροής μίξης
Περιγραφή προϊόντων
Σύμφωνα με την τεχνική προδιαγραφή προγράμματος αποθείωσης των εγκαταστάσεων θερμικής παραγωγής ενέργειας, βασισμένη στα χαρακτηριστικά γνωρίσματα του συστήματος αποθείωσης αερίου σωλήνων και τα πλεονεκτήματα των ομοειδών προϊόντων, κατασκευάσαμε το προϊόν εξοικονόμησης ενέργειας- Αντλίες αποθείωσης YYTL-σειρών. Οι αντλίες YYTL-σειρών είναι μεγάλη χαμηλή επικεφαλής κυκλοφορώντας αντλία ροής. Χρησιμοποιούνται κυρίως στο υγρό σύστημα FGD, μεταφέροντας τον πηλό ασβεστόλιθων και τον πηλό γύψου. Οι αντλίες έχουν τα πλεονεκτήματα της υψηλής αποδοτικότητας, της ασφαλούς και σταθερής λειτουργίας, κατάλληλη συντήρηση, μακριά ζωή υπηρεσιών και ούτω καθεξής.
Τεχνική παράμετρος
| Πρότυπο |
ροή (μ ³ /h) |
Κεφάλι (μ) |
Ταχύτητα (r/min) |
Μέγιστη αποδοτικότητα (%) |
NPSH (NPSHr) μ |
Επιτρεπόμενη μέγιστη δύναμη μηχανών (KW) |
Καθαρό βάρος (κλ) |
| 350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350yytl-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL-24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400yytl-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL-24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL-24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |
Υλικό μερών ροής
Παρέχουμε διάφορα είδη υλικού: CD4MCu, Cr30, 304, 304L, 316L, 904l (ub-6), 20#alloy, 2507, 2205 και ούτω καθεξής.
Δομή
| 1 | Στρογγυλό καρύδι | 2 | Κάλυψη οπίσθιου ρουλεμάν | 3 | Βίδα ρύθμισης | 4 | Οπίσθιο ρουλεμάν | 5 | Βούλωμα εξαερισμού |
| 6 | Μπροστινό ρουλεμάν | 7 | Κάλυψη μπροστινού ρουλεμάν | 8 | Νερό που διατηρεί το πιάτο | 9 | μπουλόνι | 10 | Δαχτυλίδι Ο |
| 11 | Κάλυψη αντλιών | 12 | Μηχανική σφραγίδα | 13 | Σώμα αντλιών | 14 | στροφείο | 15 | Καρύδι στροφείων |
| 16 | μπουλόνι | 17 | Δαχτυλίδι Ο | 18 | Βίδα κλειδαριών | 19 | Μπροστινή κάλυψη | 20 | Δαχτυλίδι Ο |
| 21 | Δαχτυλίδι Ο | 22 | κλειδί | 23 | Δαχτυλίδι Ο | 24 | Φέρον σώμα | 25 | Αδένας δροσίζοντας νερού |
| 26 | Δείκτης πετρελαίου | 27 | άξονας | 28 | Δροσίζοντας υδροσωλήνας | 29 | Πλησίασμα του κιβωτίου | 30 | Λεπίδα υποστήριξης |
| 31 | Δαχτυλίδι Ο | 32 | Παρέμβυσμα ελαίου πλαισίου | 33 | μανίκι πλήκτρων διαστήματος | 34 | κλειδί |
Μέθοδος μεταφοράς
Άμεση σύνδεση: Η αντλία και η μηχανή συνδέονται άμεσα με τη μηχανή μέσω μιας μακριάς εύκαμπτης σύζευξης διαφραγμάτων.
Κίνηση ζωνών: Αλλάξτε την ταχύτητα για να ρυθμίσετε την απόδοση αντλιών μέσω της κίνησης β-ζωνών.
Μειωτής: Μειώστε την ταχύτητα μέσω του μειωτή, κατάλληλου για την αντλία υψηλής δύναμης
Περιστραφείτε την κατεύθυνση
Από την πλευρά κίνησης, η αντλία περιστρέφεται δεξιόστροφα. Την κατεύθυνση της περιστροφής της αντλίας μπορεί επίσης να αλλάξουν σύμφωνα με την επιτόπια εγκατάσταση σωληνώσεων του χρήστη.

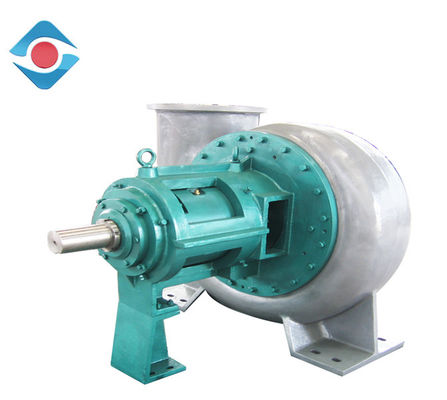

Εικόνα προϊόντων
