Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Θεωρία: | Φυγοκεντρική αντλία | Ροή: | 6 ~ 364m ³/χ |
|---|---|---|---|
| Κεφάλι: | 6~58m | Υλικό: | Διαβρωτικό υλικό αντίστασης |
| Χρώμα: | Προσαρμοσμένη | Φλάντζα: | Προσαρμοσμένη |
| Τάση: | 380V | εφαρμογή: | Λύματα, χημικά |
| Εγγύηση: | ένα έτος | ||
| Επισημαίνω: | Κατακόρυφη αντλία Sump,βιομηχανικές αντλίες πηλού |
||

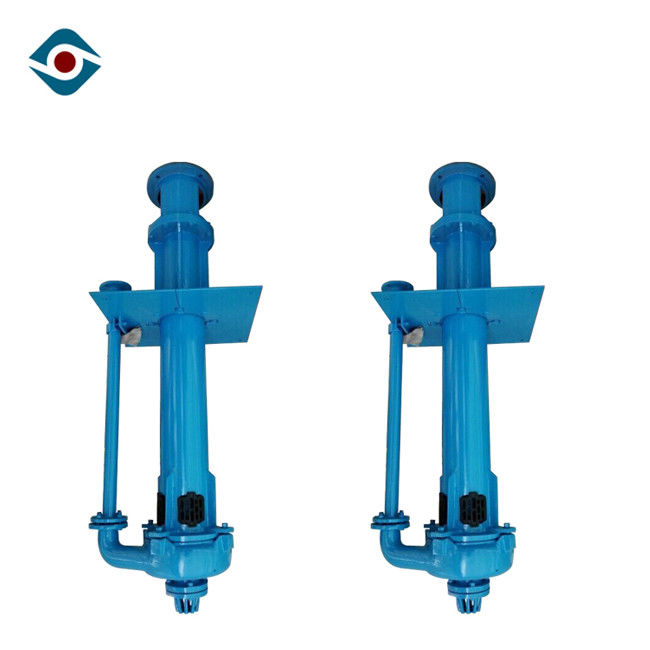

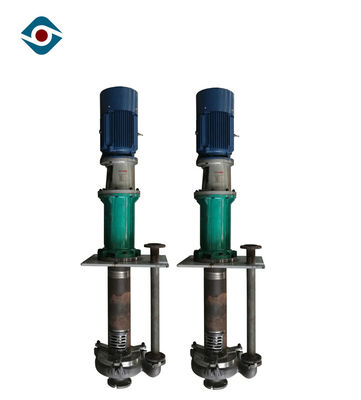

Κάθετη φυγοκεντρική υποβρύχια αντλία πηλού λαστιχένιων σκαφών της γραμμής λειαντική για την παρακολούθηση ορυχείου
Δομή
Χαρακτηριστικά γνωρίσματα
Α. ZJL-series καταδύθηκε τις αντλίες είναι κάθετη φυγοκεντρική αντλία πηλού, που χρησιμοποιήθηκε γενικά για να μεταφέρει το λειαντικό, χονδροειδές μόριο, υψηλός πηλός συγκέντρωσης.
Β. Μην χρειαστείτε οποιοδήποτε νερό σφραγίδων άξονων και σφραγίδων άξονων, στους εισπνεόμενους ανεπαρκείς όρους όγκου που μπορούν επίσης να λειτουργήσουν κανονικά.
Γ. το σώμα αντλιών αποτελείται από την ένδυση-αντίσταση του μετάλλου. Το στροφείο αποτελείται από το wear-resistant μέταλλο ή το λάστιχο, πολυουρεθάνιο. Καταδυμένα μέρη αντλιών στο υγρό με τη λαστιχένια επένδυση, ισχύουν όλοι στο διαβρωτικό πηλό μεταφορών.
Δ. Η φέρουσα κατασκευή οδηγών προστίθεται στην αντλία βάσει της τυποποιημένης αντλίας, έτσι η αντλία είναι και με περισσότερη σταθερή λειτουργία και με την ευρύτερη σειρά εφαρμογής, αλλά το ξεπλένοντας νερό πρέπει να συνδεθεί με το ρουλεμάν οδηγών.
Σειρά στοιχείων
Διάμετρος: 200mm~470mm
Κεφάλι: 4 ~ 60 μ
Ικανότητα: 6 ~ 364m ³ /h
Μέγεθος απαλλαγής: 40mm~200mm
Μέγεθος κολπίσκων: 50mm~250mm
NPSH: 1.4m~3.5m
Τεχνική παράμετρος
|
Πρότυπο
|
Καθαρίστε την απόδοση νερού |
Ενισχυτική μηχανή
|
|||||
|
Περιστρεφόμενη ταχύτητα ν |
Ροή Q |
Κεφάλι Χ |
Δύναμη άξονων PA |
αποτελεσματικότητα η |
|||
| r/min | (μ ³ /h) | μ | KW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
Υλικό
| Περιγραφή | Τυποποιημένο υλικό | Υλικές επιλογές |
| Άξονας | Ήπιος χάλυβας 4140 | Διαθέσιμος κατόπιν αιτήσεως |
| Κατοικία ρουλεμάν | Χυτοσίδηρος | |
| Στήλη | Ήπιος χάλυβας | |
| Ανώτερος διηθητήρας | Λάστιχο | Χυτοσίδηρος |
| Χαμηλότερος διηθητήρας | Χυτοσίδηρος | |
| Πίσω σκάφος της γραμμής | 27% άσπρος σίδηρος χρωμίου | |
| Περίβλημα αντλιών | 27% άσπρος σίδηρος χρωμίου | Το λάστιχο ευθυγράμμισε τον άσπρο σίδηρο |
| Στροφείο | 27% άσπρος σίδηρος χρωμίου | Λάστιχο |
| Σωλήνας απαλλαγής | Ήπιος χάλυβας | Το λάστιχο ευθυγράμμισε το σύνθετο ήπιου χάλυβα |
| Πιάτο προσαρμοστών | Ήπιος χάλυβας |
