Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Σειρά ροής: | 2000 m3/h | Ανώτατο κεφάλι: | 160 μ |
|---|---|---|---|
| Impeller: | Κλειστός | Τύπος: | Αντλία λεπίδων |
| Φάσμα θερμοκρασιών: | 20° Γ σε 200° Γ | Περιστροφή/λεπτό: | 500 έως 3600 |
| Επισημαίνω: | αντλίες βιομηχανικής διαδικασίας,Χημικές αντλίες μεταφοράς |
||

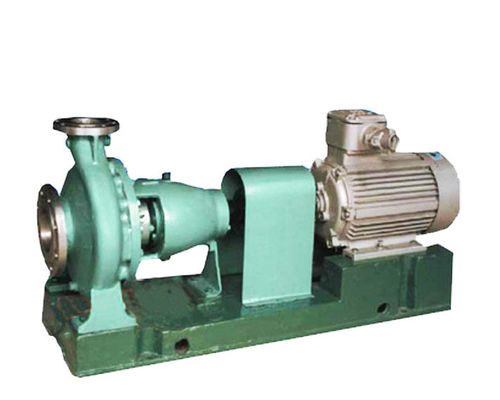

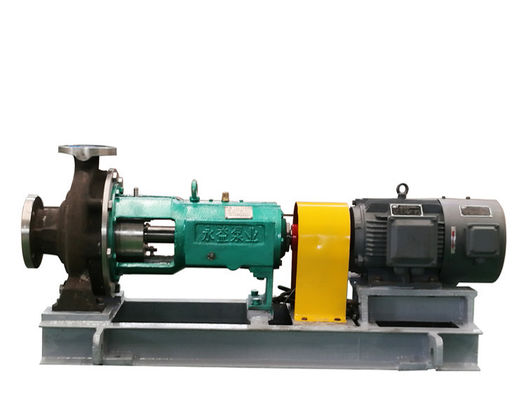

Οριζόντια φυγοκεντρική χημική ανθεκτική αντλία PTFE διαδικασίας που ευθυγραμμίζεται για το όξινο υγρό μεταφοράς
Σχέδιο αντλιών
Αυτή η χημική αντλία διαδικασίας σειράς είναι οριζόντια, ακτινωτή διάσπαση, volute αντλίες περιβλημάτων. Σχεδιάζεται accoring στο τυποποιημένο GB/T5656. Το στροφείο είναι inblock χυτό κλειστό στροφείο, μπορεί καλοταιριασμένος οι συνθήκες εργασίας. Η πλάτη βγάζει το σχέδιο επιτρέπει να αφαιρεθεί ο στροφέας χωρίς διατάραξη των σωληνώσεων. Εάν μια σύζευξη πλήκτρων διαστήματος χρησιμοποιείται, η μηχανή δεν ειναι απαραίτητο να αφαιρεθεί από το πιάτο βάσεων. Οι άξονες, τα μανίκια, τα ρουλεμάν, και τα φέροντα κρεβάτια είναι ίδιοι σε και ανταλλάξιμοι για έναν μεγάλο αριθμό μεγεθών αντλιών.
Διάσταση εγκατάστασης
Περίληψη προϊόντων
1) Η χημική αντλία διαδικασίας του CZ υιοθετεί το ακέραιο κλειστό ρίψη στροφείο, το οποίο έχει την ισχυρή προσαρμοστικότητα στις συνθήκες εργασίας, την υψηλή αποδοτικότητα και τη βέλτιστη απόδοση δημιουργίας κοιλότητας. Το στροφείο έχει την πίσω τρύπα λεπίδων ή ισορροπίας, που μπορεί να μειώσει την αξονική πίεση αιθουσών ώθησης και σφραγίδων, να παρατείνει τη ζωή υπηρεσιών της συμπεριφοράς.
2) Το άκαμπτο σχέδιο του άξονα αντλιών υιοθετεί τον κυλινδρικό κύλινδρο και ένα σύνολο γωνιακών ρουλεμάν επαφών, που μπορούν να αντέξουν το μεγαλύτερο ακτινωτό φορτίο και το αξονικό φορτίο, και να ενισχύσουν τη γενική ακαμψία του άξονα αντλιών. Συγχρόνως, το στροφείο κάνει τον έλεγχο και τη διόρθωση της στατικής ισορροπίας. Η αντλία τρέχει με τη χαμηλή δόνηση, χαμηλού θορύβου, η οποία είναι πολύ ευεργετική στη ζωή υπηρεσιών των σφραγίδων και της συμπεριφοράς άξονων
Πρότυπο και παράμετρος
| Πρότυπο | Εκτιμημένη ταχύτητα n=2900r/min | Εκτιμημένο Speedn=1450r/min | |||||||||||||
| Στροφείο |
Ικανότητα Q (m3/h) |
Κεφάλι Χ (μ) |
Σχετική πυκνότητα ρ=1.00 | Σχετική πυκνότητα ρ=1.84 | Στροφείο |
Ικανότητα (m3/h) |
Επικεφαλής Χ (μ) |
Σχετική πυκνότητα ρ=1.00 |
Σχετική πυκνότητα ρ=1.84 |
||||||
| Δύναμη και πρότυπο μηχανών | Δύναμη και πρότυπο μηχανών | ||||||||||||||
| KW | KW | KW | KW | ||||||||||||
| YCZ80/250 | Δ | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | Ε | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| Χ | 140 | 50 | 30 | 200L1-2 | |||||||||||
| Ε | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | Α | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | Α | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| Β | 190 | 125 | Β | 95 | 30 | ||||||||||
| Μ | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | Γ | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| Ν | 170 | 110 | 75 | 280S-2 | Δ | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| Γ | 160 | 100 | 132 | 315M-2 | |||||||||||
| Χ | 150 | 90 | 110 | 315S-2 | |||||||||||
| Δ | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | Α | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| Β | 100 | 50 | 55 | 250M-4 | |||||||||||
| Γ | 90 | 44 | 45 | 225M-4 | |||||||||||
| Δ | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| Ε | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | Α | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | Α | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| Β | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | Β | 100 | 10 | 5.5 | 132S-4 | ||||
| Γ | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | Γ | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| Δ | 150 | 25 | 37 | 200L2-2 | Δ | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100/250 | Α | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | Α | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| Β | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | Β | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| Μ | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | Γ | 120 | 14 | 15 | 160L-4 | ||||
| Γ | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | Δ | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| Ν | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| Δ | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | Α | 270 | 135 | 160 | 315L1-2 | Α | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| Β | 260 | 128 | 132 | 315M-2 | Β | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| Μ | 250 | 120 | Γ | 100 | 26 | 15 | 160L-4 | ||||||||
| Ν | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | Δ | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| Γ | 220 | 105 | |||||||||||||
| Χ | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| Δ | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Καμπύλη απόδοσης
Η υπηρεσία μας
* Όλη η αίτηση θα απαντηθεί μέσα σε 8 ώρες απασχόλησης
παραγωγός αντλιών *Professional, με την ομάδα σχεδίου.
* Όλα τα αγαθά συσκευάζονται με την τυποποιημένη ξύλινη περίπτωση εξαγωγής (μη-υποκαπνισμός)
μετά από-υπηρεσία *Fast
